Compiti ed esercitazioni VERIFICATO

esercizio su oscilloscopi e Tsalita esercizi prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
176 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

I due studenti misurano la risposta al gradino in un circuito RC passa-basso. Il primo ha un oscilloscopio analogico a 10 MHz, il secondo uno digitale a 500 MHz. Entrambi collegano l'uscita del generatore di funzioni e del circuito all'oscilloscopio, impostando l'ampiezza dell'onda quadra a circa 1 V e la frequenza a 100 Hz. Il primo studente misura manualmente il tempo di salita, mentre il secondo utilizza la misura automatica. Sostituendo C=15nF con C2=15pF, il tempo di salita diminuisce a circa 33 ns per entrambi gli oscilloscopi, ma il taglio in banda dell'oscilloscopio analogico del primo studente introduce un errore.
Leggi il riassunto completo
  • Entrambi i studenti collegano l'uscita del generatore al primo canale dell'oscilloscopio e quella del circuito al secondo, impongono un segnale onda quadra con frequenza inferiore a qualche kHz per visualizzare la traccia e impostano l'amplificazione orizzontale a 10 µs/DIV o 20 µs/DIV.
  • Il secondo studente utilizza la misura automatica del tempo di salita, permettendo un'osservazione completa dello schermo senza dover ricorrere ad ulteriori impostazioni.
  • Dopo la sostituzione della capacità da 15 nF a 15 pF, il primo studente dovrà utilizzare metodi alternativi per misurare il tempo di salita, mentre il secondo può mantenere le sue impostazioni originali.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

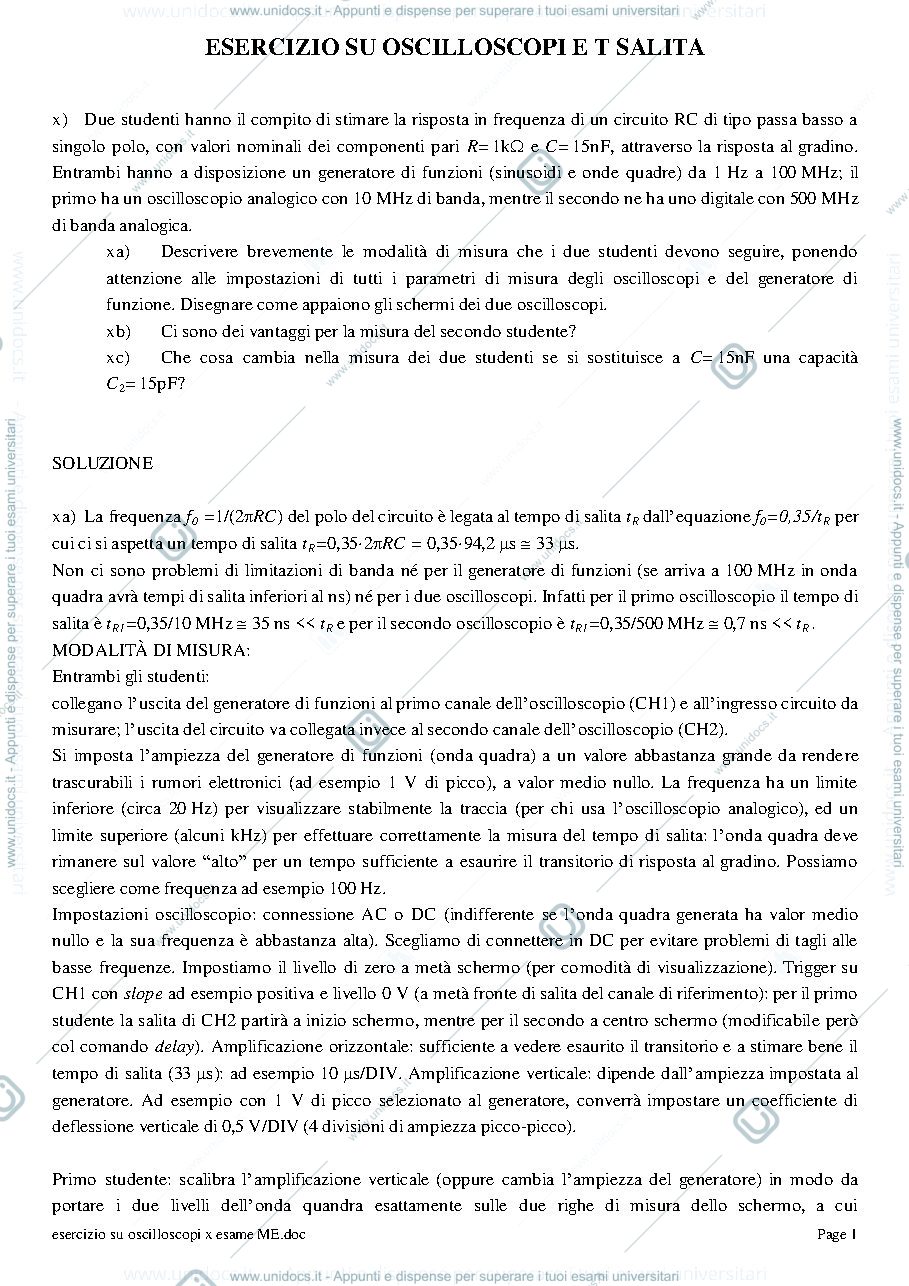

Anteprima pagina 1 — esercizio su oscilloscopi e Tsalita esercizi prof: Norgia
