Domande d'esame VERIFICATO

190131-MA esami prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
174 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Misure della lunghezza e velocità su una pista da sci: l=400(20) m, v₁=32.761±1.6 m/s. Misure indipendenti compatibili (kcomp>1.75). Termocoppia e LM35: sensibilità termocoppia α=0.05°C/mV, temperatura ambiente 24.98°C. NTC a 120°C: R=86 kΩ. Oscilloscopio: impostazioni per misure di tensioni (50 mV/DIV) e tempo di salita (50 ns/DIV). Analizzatore spettro: minimo tempo scansione 0.15 ms, noise figure 22 dB. Sinusoidi: f₁=1010 MHz, f₂=1040 MHz, A₁≈31.6 µV, A₂ non calcolata.
Leggi il riassunto completo
  • Calcolo della lunghezza e incertezza di un percorso sciolto su una pista inclinata, con misure ripetute e valutazione dell'incertezza relativa.
  • Determinazione della velocità finale dello sciatore utilizzando l'energia potenziale e calcolo dell'incertezza relativa, considerando le incertezze delle misure di lunghezza e angolo di inclinazione.
  • Valutazione del contributo più rilevante di incertezza su v1, misurazione della velocità finale con fotocellule e calcolo dell'incertezza in notazione concisa, discussione sulla compatibilità tra le due misure.
  • Misurazione di temperatura utilizzando una termocoppia e un sensore LM35, calcolo della sensibilità e temperatura ambiente, determinazione della risoluzione delle misure con una scheda DAQ, valutazione della resistenza di un NTC a 120°C.
  • Proposta di circuito per la lettura dell'NTC e l'elettronica di condizionamento più adeguata per la misura della termocoppia, impostazioni dell'oscilloscopio per acquisire tensioni continue e tempo di salita di un segnale digitale.
  • Valutazione della banda analogica necessaria per l'oscilloscopio e tecnica di acquisizione per misurare il tempo di salita del segnale, calcolo della risoluzione e numero di bit equivalente di un convertitore A/D.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

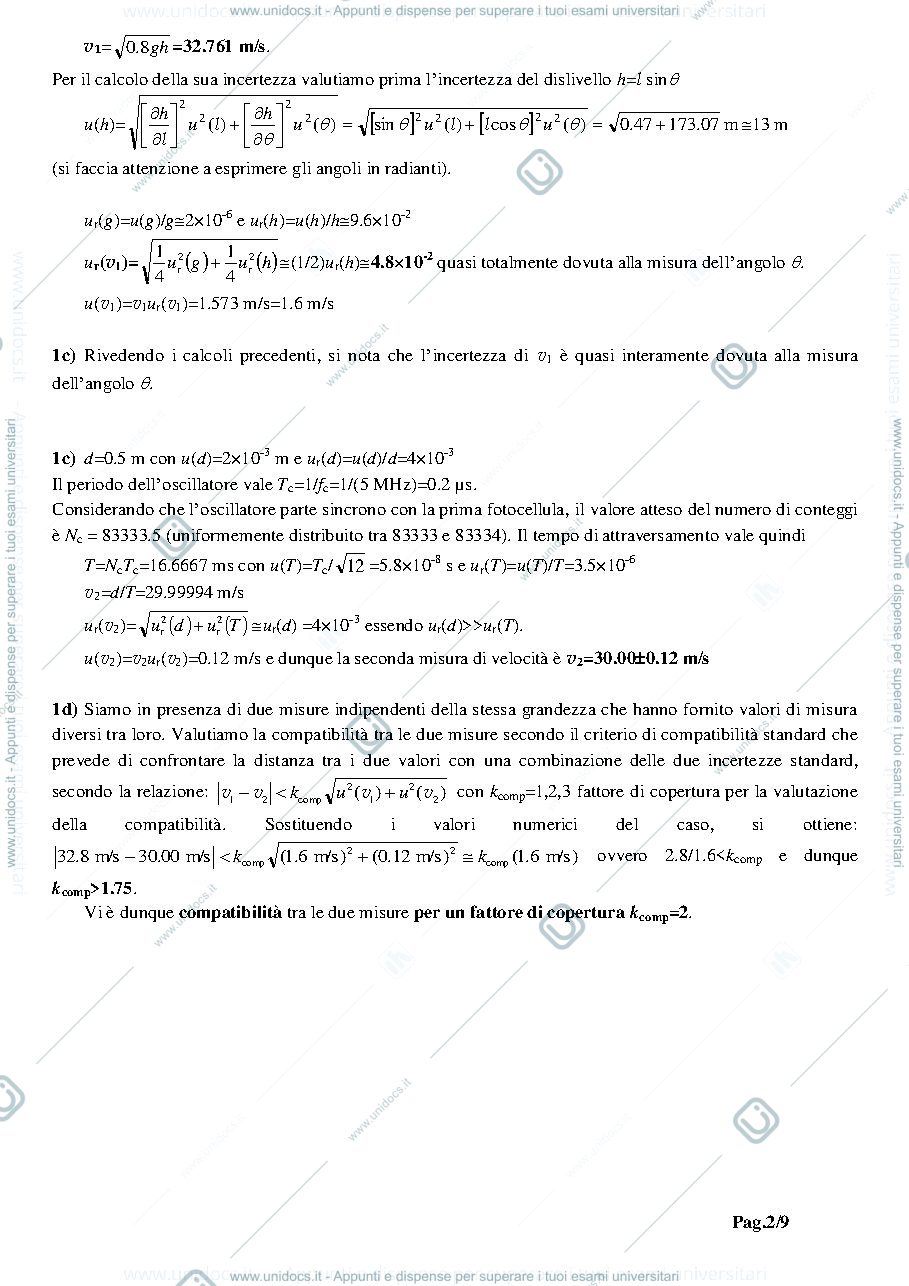

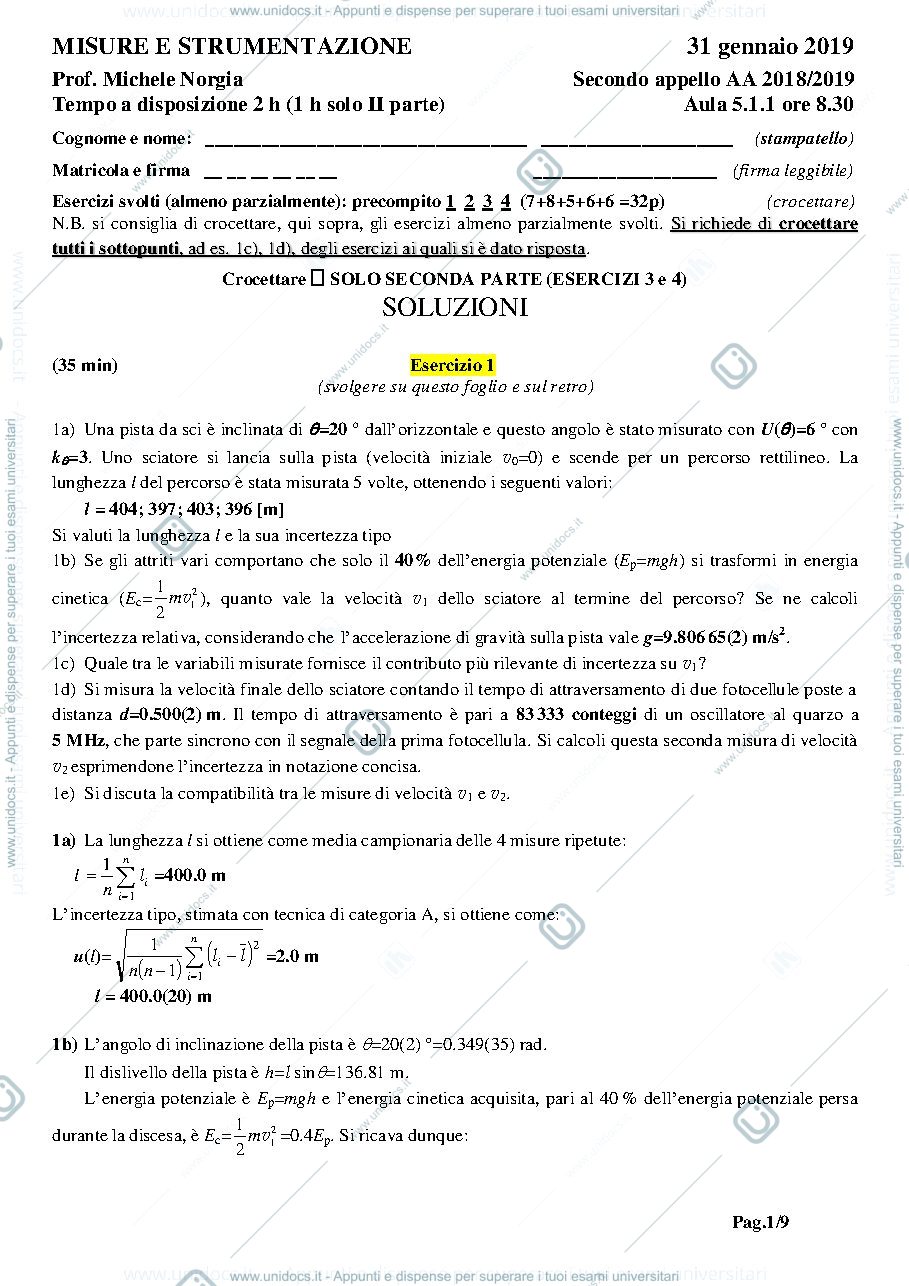

Anteprima pagina 1 — 190131-MA esami prof: Norgia Anteprima pagina 2 — 190131-MA esami prof: Norgia

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.

Simula l'esame con domande costruite su questi appunti.
