3a) Impostazioni oscilloscopio: 5 mV/DIV e 2 ns/DIV, trigger a 0 V con pendenza positiva in modalità AUTO o NORMAL, connessione AC o DC. 3b) Segnale approssimativamente sinusoidale: \(v(t) = A \sin(2\pi f t + \phi)\), con \(A \approx 14 \text{ mV}\) e \(f = 100 \text{ MHz}\). 3c) Impostazioni analizzatore di spettro: START=50 MHz, STOP=250 MHz (SPAN=200 MHz), RBW=1 MHz, RL=-20 dBm, A_y=10 dB/DIV. Potenza prima armonica -27 dBm, seconda armonica -67 dBm. 3d) Schermata analizzatore con due armoniche visualizzate e FWHM di 1 MHz.
Leggi il riassunto completo
  • 3a) Impostazioni oscilloscopio: 5 mV/DIV e 2 ns/DIV, trigger a 0 V con pendenza positiva in modalità AUTO o NORMAL, connessione AC o DC.
  • 3b) Formulazione segnale: v(t) = A sin(2πft + φ), A ≈ 14 mV, f = 100 MHz.
  • 3c) Impostazioni analizzatore di spettro: fSTART=50 MHz, fSTOP=250 MHz, RBW=1 MHz, RL=-20 dBm, Ay=10 dB/DIV; potenza prima armonica -27 dBm, seconda armonica -67 dBm.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

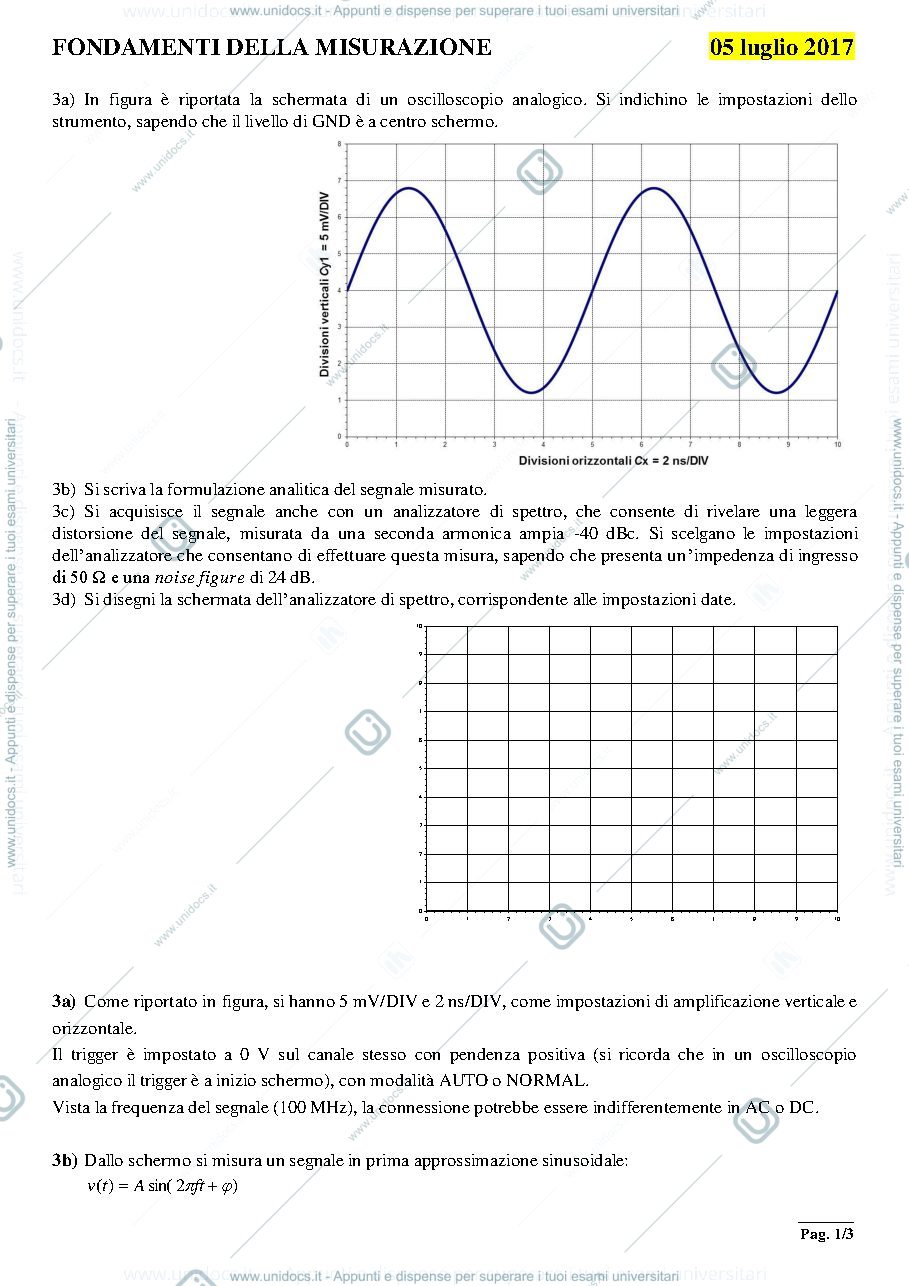

Anteprima pagina 1 — esercizio su oscilloscopi da schermo  esercizi prof: Norgia
