Compiti ed esercitazioni VERIFICATO

esercizio su DAQ 2 esercizi prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
134 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Per acquisire i segnali, è necessario una scheda DAQ con: - 3 canali di ingresso differenziali - Frequenza di campionamento minima di 600 kSa/s - Almeno 13 bit per la risoluzione Il primo segnale richiede ±5 V, 200 kSa/s e 10 bit. Il secondo è digitale a 2 livelli con 2 bit. Il terzo ha incertezza 4 µV e richiede 13 bit.
Leggi il riassunto completo
  • La scheda DAQ deve avere almeno 3 canali differenziali per misurare correttamente i segnali analogico, digitale e di temperatura.
  • Il campionamento del primo segnale (analogico) richiede una frequenza di almeno 200 kSa/s, mentre il secondo (digitale) può essere campionato con solo 1 bit a 200 kSa/s. Il terzo segnale (temperatura) non ha restrizioni sulla velocità.
  • Per la prima misura è necessario un numero di bit n = 10, per il secondo n = 2 e per il terzo n = 13, con una dinamica selezionata ±5 V. La frequenza di campionamento totale richiesta è almeno 600 kSa/s.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

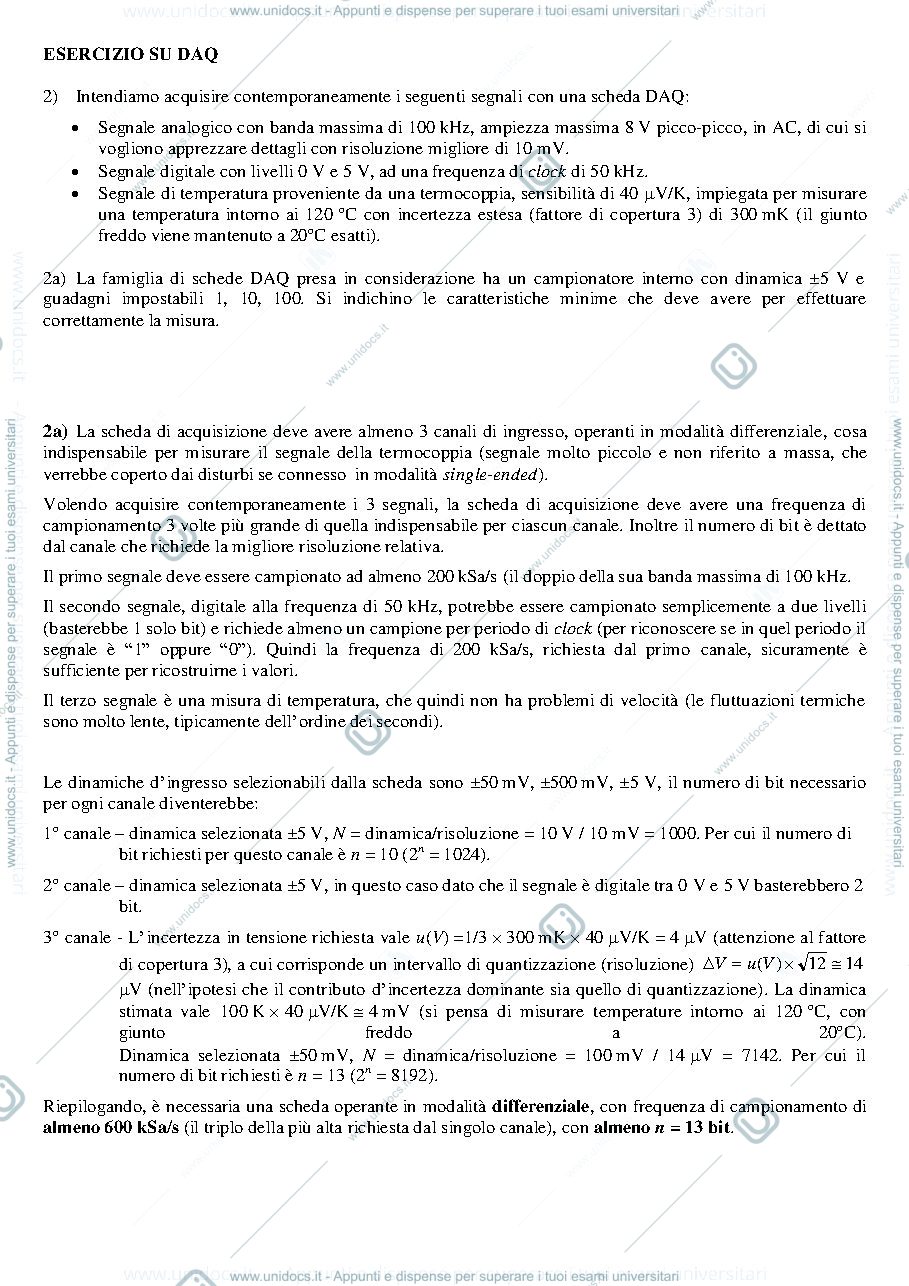

Anteprima pagina 1 — esercizio su DAQ 2 esercizi prof: Norgia

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.

Simula l'esame con domande costruite su questi appunti.
