Esercizio 1: - Calcolo velocità e incertezza: \( v = 50 \, \text{m/s} \pm 44 \, \text{mm/s} \) - Determinazione massa e incertezza: \( M_C = 32.97 \, \text{kg} \pm 0.60 \, \text{kg} \) - Energia cinetica: \( E = 41.21 \, \text{kJ} \pm 260 \, \text{J} \) - Verifica compatibilità misure massa: \( M_B, M_C, M_D \) Esercizio 2: - Velocità campionamento minima: \( f_{\text{sample}} = 120 \, \text{kSa/s} \) - Guadagni ottimali e risoluzioni: \( G_1=1, G_2=100, G_3=1 \) - Problemi con NTC a 100°C Esercizio 3: - Impostazioni oscilloscopio: CH1 AC, D_y = 50 mV/Div, D_x = 100 ns/Div; CH2 DC, D_y = 1 V/Div - Tempo salita misurato: \( t_{\text{rise}} \approx 41
Leggi il riassunto completo
  • 1a) Calcolo della velocità e sua incertezza:
    • Dati: raggio R=10.000(20) cm, distanza D=20 cm, conteggi NC=400, oscillatore al quarzo fC=100 kHz.
    • Stima della velocità v e sua incertezza ur(v).
  • 1b) Determinazione della massa della sfera:
    • Densità ρ=7.870(11) kg/dm3, calcolo della massa MC con incertezza u(MC) a 99.7%.
  • 1c) Calcolo dell'energia cinetica e sua incertezza:
    • Energia E=(1/2)MCv2, incertezza u(E).
  • 1d) Confronto tra misure indipendenti della massa:
    • Bilancia digitale MB, dinamometro MD, compatibilità tra le tre misure con k=3.
  • 2a) Velocità di campionamento minima per l'ADC:
    • Frequenza massima dei segnali, sample rate richiesto fsample,min,ADC=120 kSa/s.
  • 2b) Guadagni ottimali e risoluzioni dimensionali per i tre ingressi:
    • Tensione di rete S1, temperatura S2, segnale audio S3.
  • 2c) Misura della temperatura con NTC a 100°C e problemi potenziali.
  • 3a) Impostazioni per la visualizzazione simultanea di V1 e V2:
    • Oscilloscopio digitale a 40 MHz, CH1 in AC, CH2 in DC, trigger su CH1.
  • 3b) Tempo di salita misurato dell'onda quadra:
    • Trise,misurato=41 ns.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

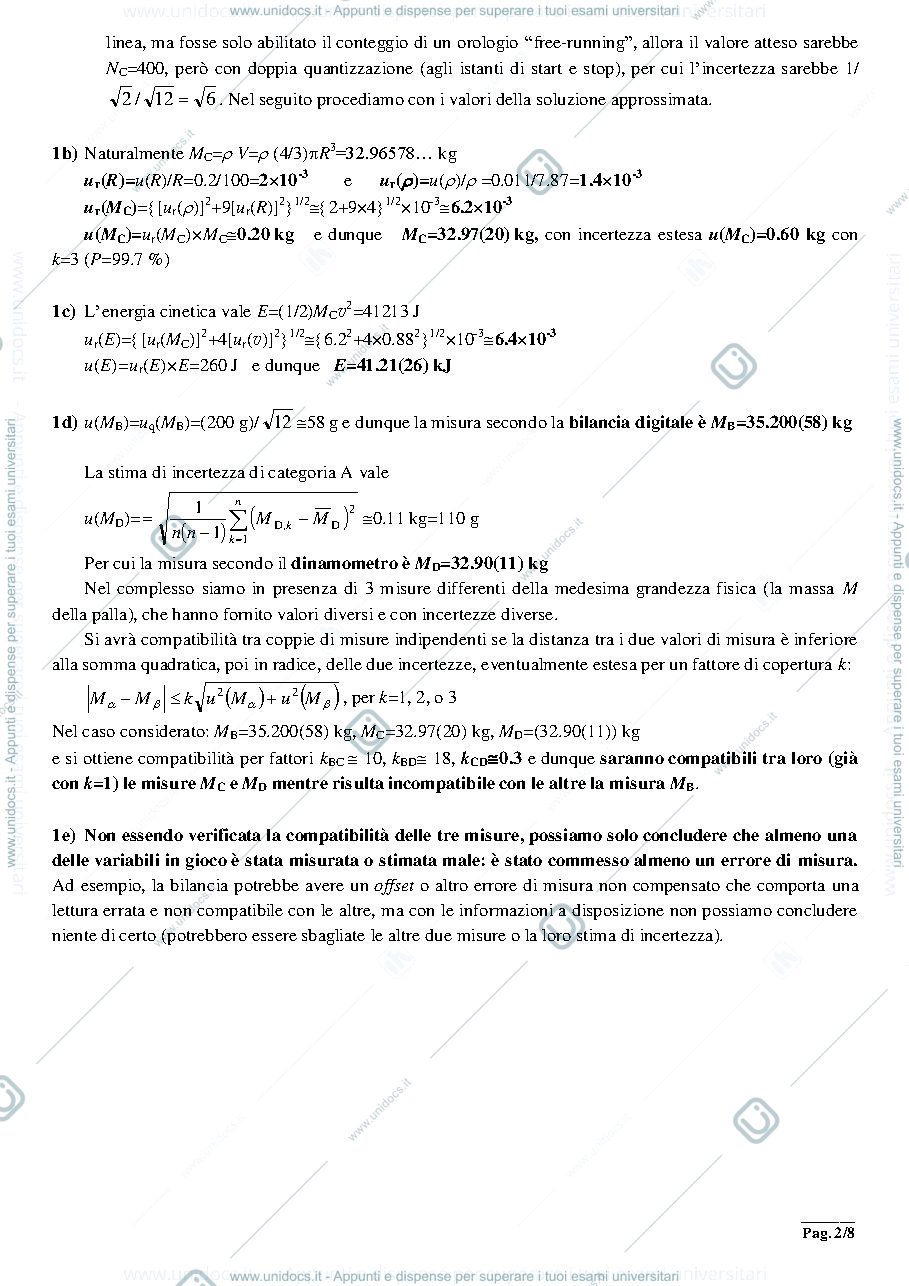

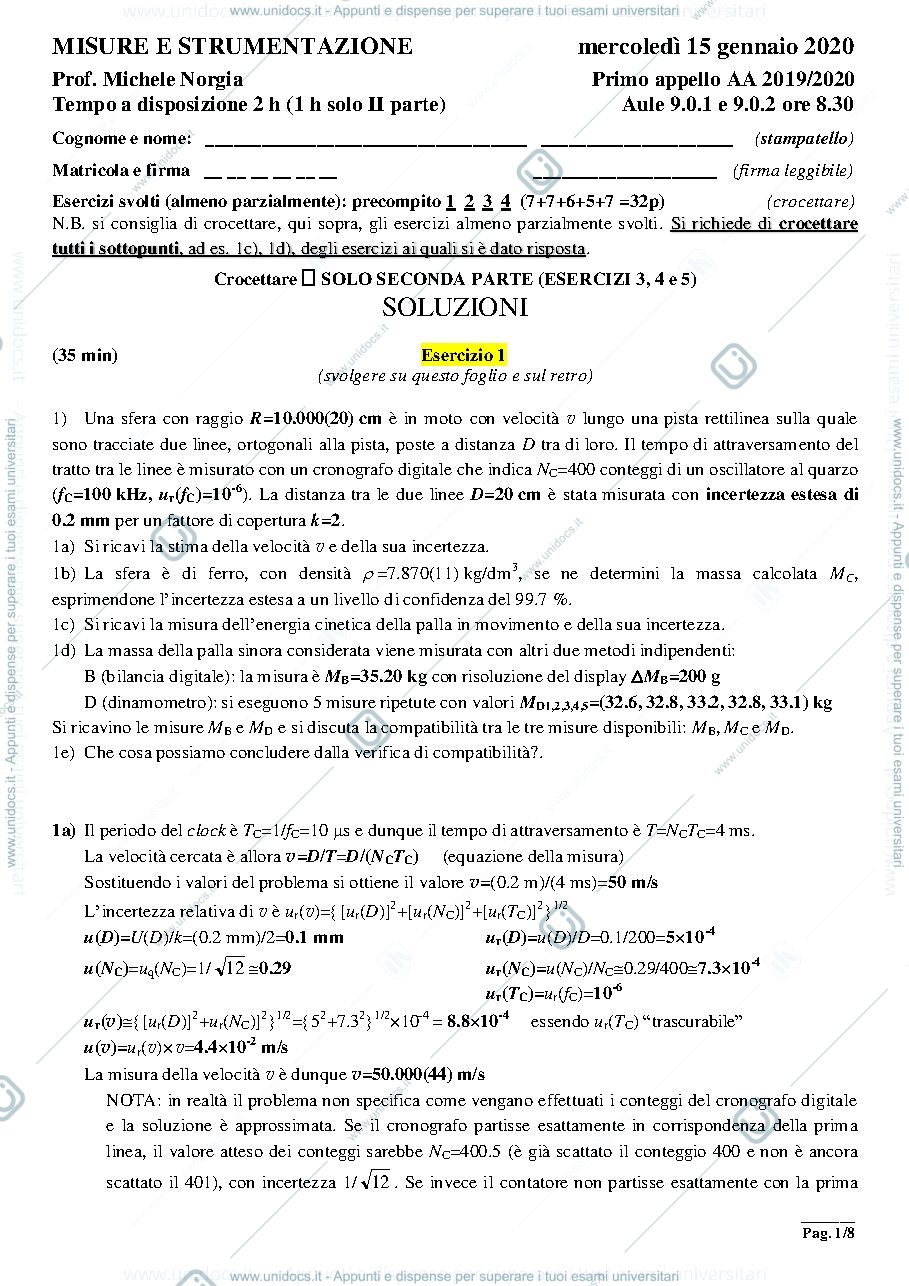

Anteprima pagina 1 — 200115-MA esami prof: Norgia Anteprima pagina 2 — 200115-MA esami prof: Norgia
