Domande d'esame VERIFICATO

190710-FM esami prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
185 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

L'esame copre misurazioni e strumentazione, con esercizi su incertezze di misura, reiezione di disturbi e visualizzazione di segnali. Si calcolano valori di misura e loro incertezze (es. volume e peso), si determina la compatibilità tra misure diverse e si valutano gradi di libertà per l'incertezza del volume. Per un oscilloscopio, si sceglie la scala ottimale per visualizzare segnali con disturbi, si disegna una schermata oscillografica e si impostano le configurazioni per un analizzatore di spettro. Si calcolano potenze e frequenze da misurare. Per il voltmetro integratore, si determina la risoluzione dimensionale, l'incertezza di quantizzazione e il
Leggi il riassunto completo
  • 1a) Volume collana: media campionaria e incertezza standard campionaria, V = 1.000(20) cm3.
  • 1b) Forza peso P calcolata con densità di 18-24 carati, u(P) = 6.7%, P = 0.171(11) N.
  • 1c) Incertezza pesata: incertezze quantizzazione e fattore di scala, u(P2) = 84 μN, P2 = 157.00(84) mN.
  • 2a) Risoluzione dimensionale ΔV = 1 mV, incertezza quantizzazione uq(V) = 290 μV.
  • 2b) Tempo di integrazione Tup = 40 ms per reiezione minima 35 dB, Vr = 5.0 V, Tm = 80 ms.
  • 2d) Frequenza clock = 125 kHz per tensione minima rilevabile.
  • 3a) Impostazioni oscilloscopio: CH1 2V/DIV, CH2 5 mV/DIV, 1 µs/DIV, trigger su v1.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

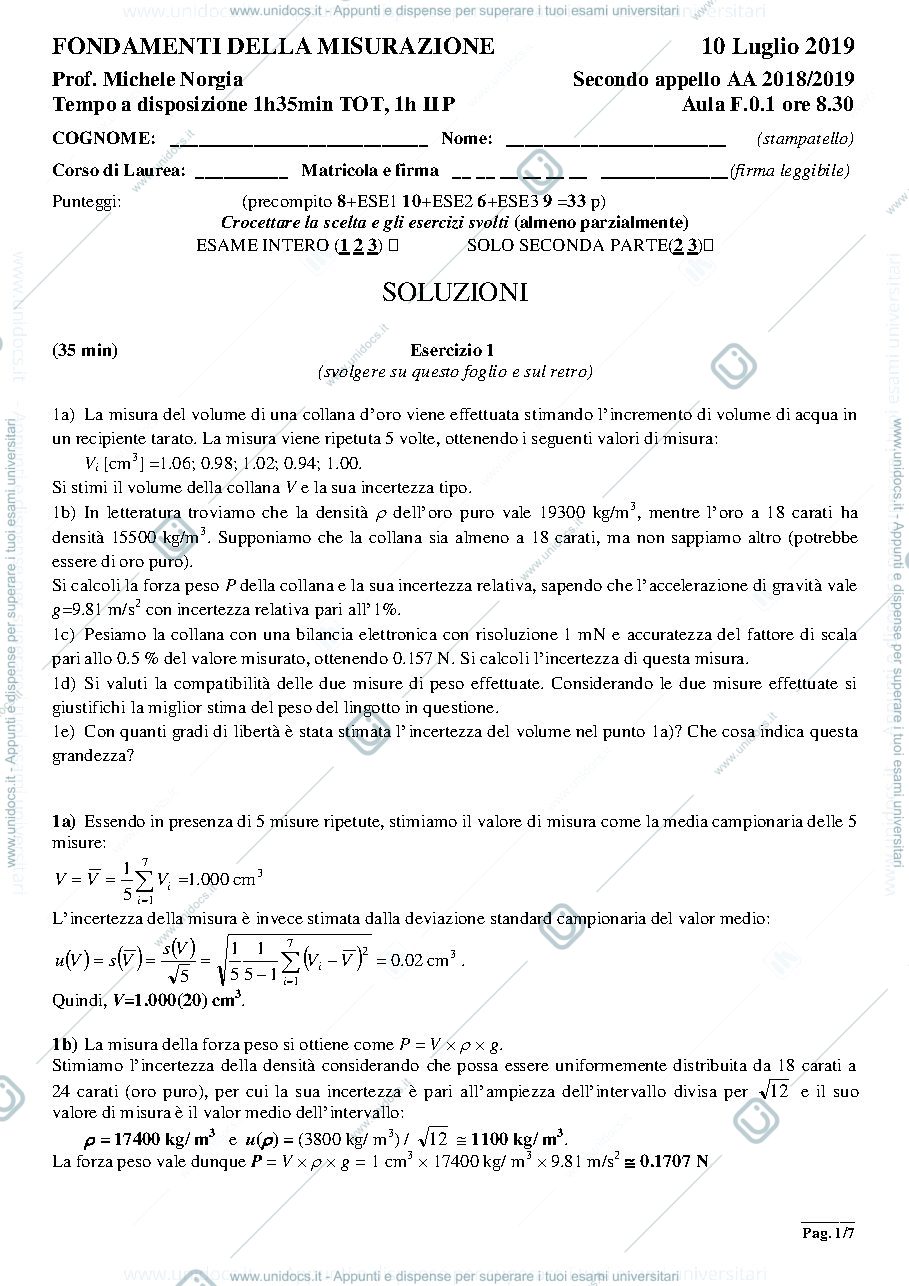

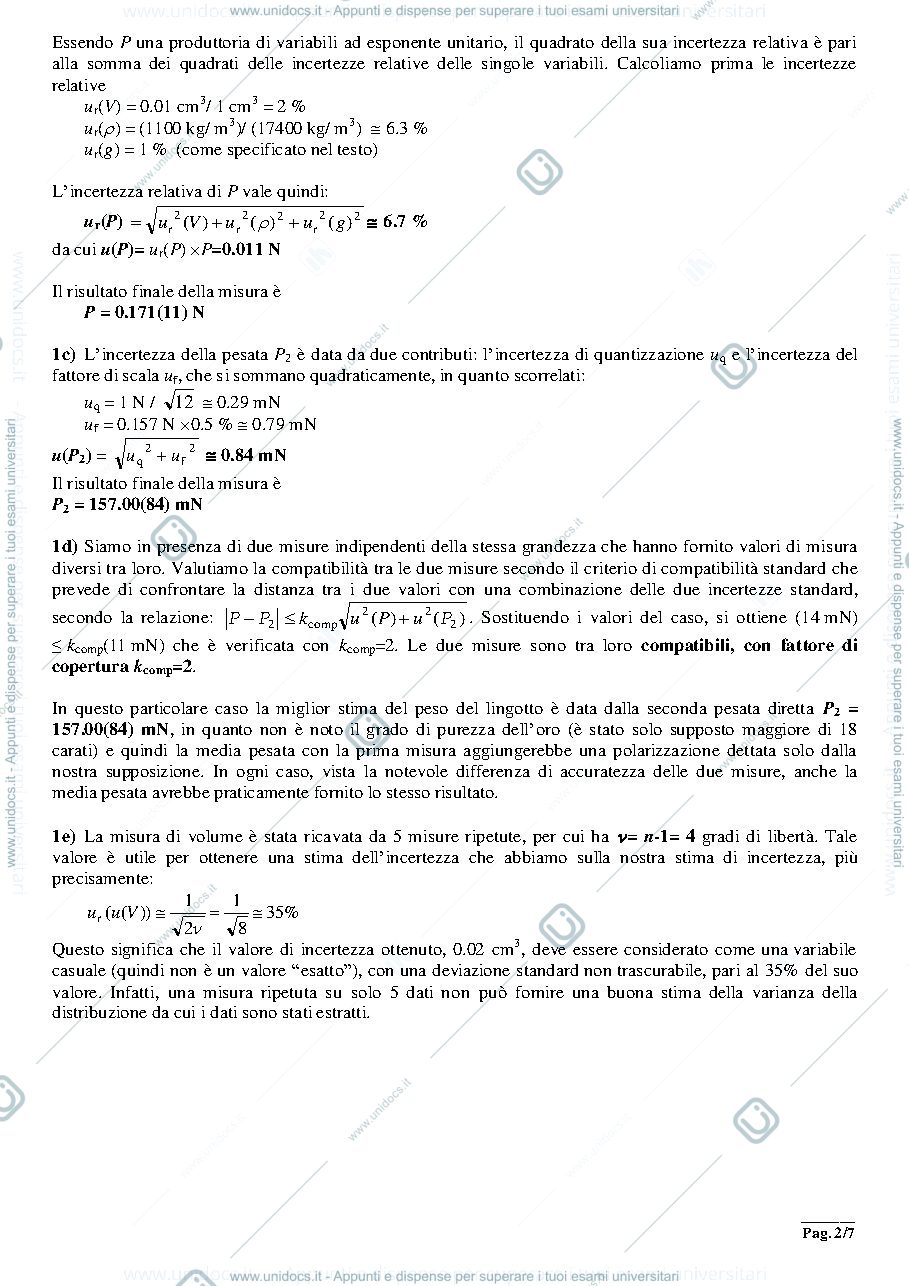

Anteprima pagina 1 — 190710-FM  esami prof: Norgia Anteprima pagina 2 — 190710-FM  esami prof: Norgia

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.

Simula l'esame con domande costruite su questi appunti.
