Domande d'esame VERIFICATO

200623-MA esami prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
179 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Esercizio 1: Caratterizzazione di un circuito elettronico con moltiplicatore analogico. Calcolo della misura di A, incertezza e tensione V_M; calcolo dell'incertezza estesa per V_0. Esercizio 2: Selezionare caratteristiche minime della DAQ per acquisire segnali analogici e termocoppia. Calcolo tensione NTC alimentato a corrente costante. Esercizio 3: Impostazioni dello spettroscopio, espressione del segnale misurato, tempo di misura, RBW per segnale specifico, visualizzazione su oscilloscopio. Esercizio 4: Calcolo reiezione ai disturbi per voltmetro integratore, risoluzione di misura e valore tensione riferimento.
Leggi il riassunto completo
  • 1a) Si calcola la misura di A e l'incertezza tipo, ottenendo A = 10.24(23) V-1.
  • 1b) Si determinano le tensioni VM, V0 e le loro incertezze relative.
  • 1c) Si calcola la tensione V0 a valle del moltiplicatore con l'incertezza estesa al 95.5%.
  • 2a) Si indicano le caratteristiche minime della DAQ per acquisire i segnali analogico e termocoppia.
  • 2b) Si calcola la tensione misurata ai capi di un NTC alimentato a 1 mA.
  • 3a) Si descrivono le impostazioni dello strumento spettroscopico.
  • 3b) Si scrive l'espressione analitica del segnale misurato e si calcolano ampiezze e frequenze.
  • 3c) Si determina il tempo di scansione per la media su 10 tracce.
  • 3d) Si calcola la RBW per ottenere un rapporto segnale/rumore di 40 dB.
  • 3e) Si descrive ciò che si vedrebbe sull'oscilloscopio digitale.
  • 4a) Si calcolano le reiezioni ai disturbi alle frequenze 500 Hz e 776 Hz.
  • 4b) Si determinano la risoluzione di misura, il valore della tensione di riferimento VR e i numeri massimi di conteggi nelle fasi di salita e discesa.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

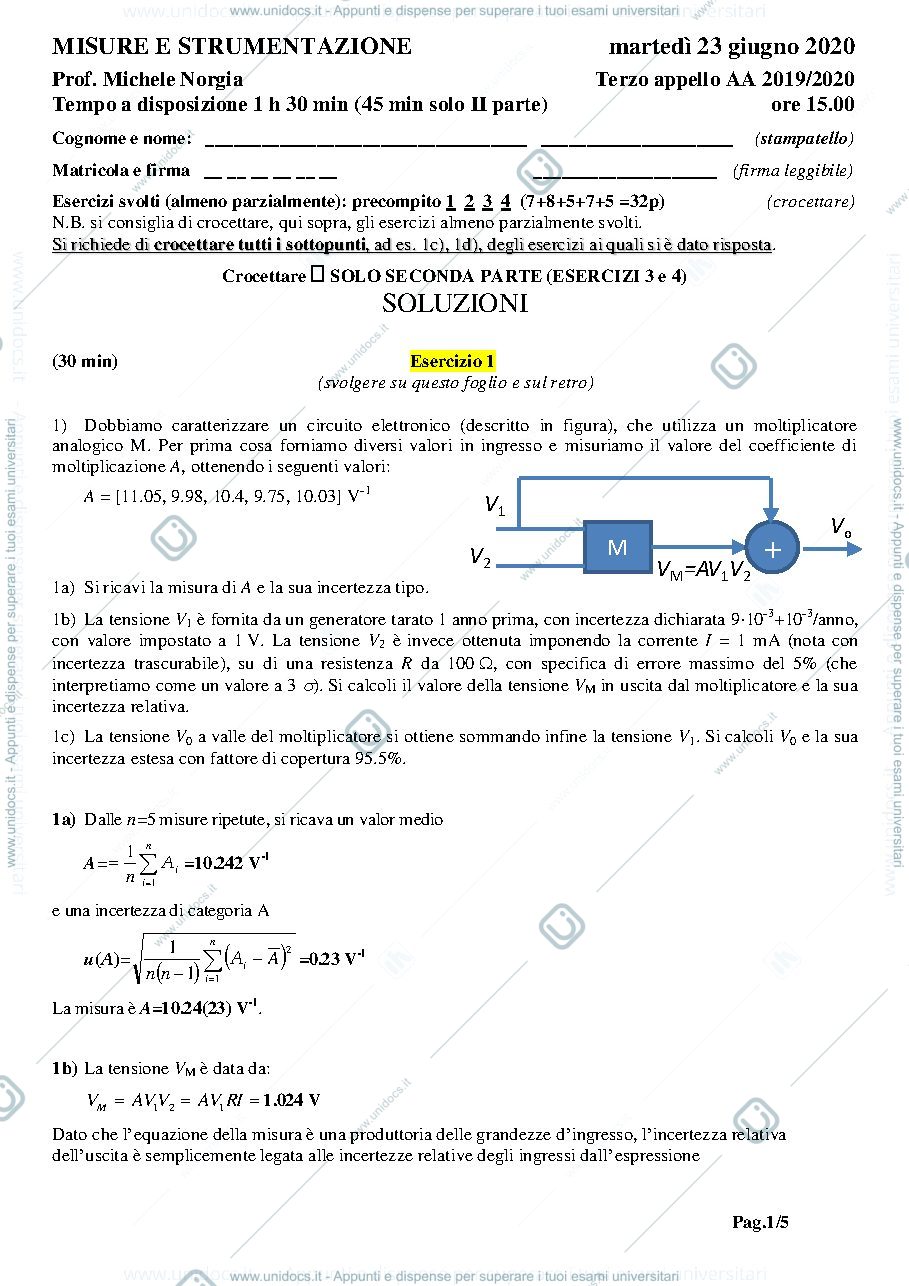

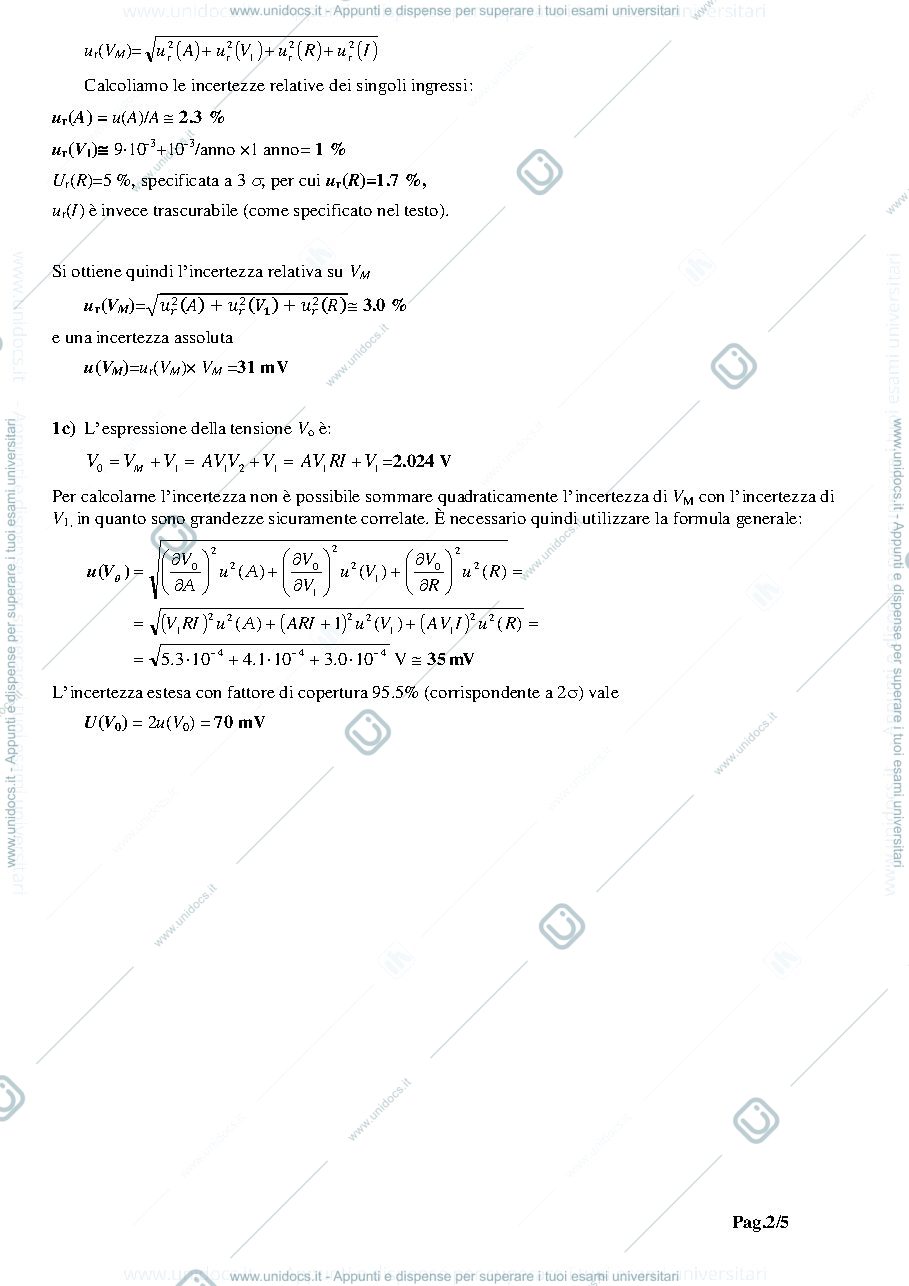

Anteprima pagina 1 — 200623-MA esami prof: Norgia Anteprima pagina 2 — 200623-MA esami prof: Norgia

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.

Simula l'esame con domande costruite su questi appunti.
