Compiti ed esercitazioni VERIFICATO

esercizio analizzatori spettro 2 esercizi prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
152 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

L'esercizio sull'analizzatore di spettro richiede di calcolare i livelli di potenza per segnali sinusoidali e rumore, scegliere parametri di misura, stimare il fondo di rumore e il tempo di misura. I segnali sono una sinusoide a 2 kHz (4 μW, -24 dBm), una a 150 Hz (10 μW, -20 dBm) e la sua seconda armonica (-60 dBm). Il rumore bianco è di -101 dBm/Hz. Si sceglie RBW=10 Hz per la scansione spettrale. Il fondo di rumore totale è -91 dBm. La misura con 30 medie richiede circa 30 minuti, ma il segnale deve essere stazionario durante questo periodo. Una visualizzazione spettrale con RBW=10 Hz mostra meglio i segnali rispetto a RBW=30 Hz.
Leggi il riassunto completo
  • Si calcolano i livelli di potenza misurati in unità lineari e logaritmiche per tre sinusoide e un rumore bianco.
  • Sono scelti i parametri di misura dell'analizzatore di spettro, inclusa la scansione spettrale e il fondo di rumore.
  • Si calcola lo sweep time e il tempo totale di misura con 30 medie, discutendo le condizioni per una misura attendibile.
  • Si disegna la visualizzazione spettrale con due risoluzioni di banda differenti, evidenziando l'importanza della scelta del RBW.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

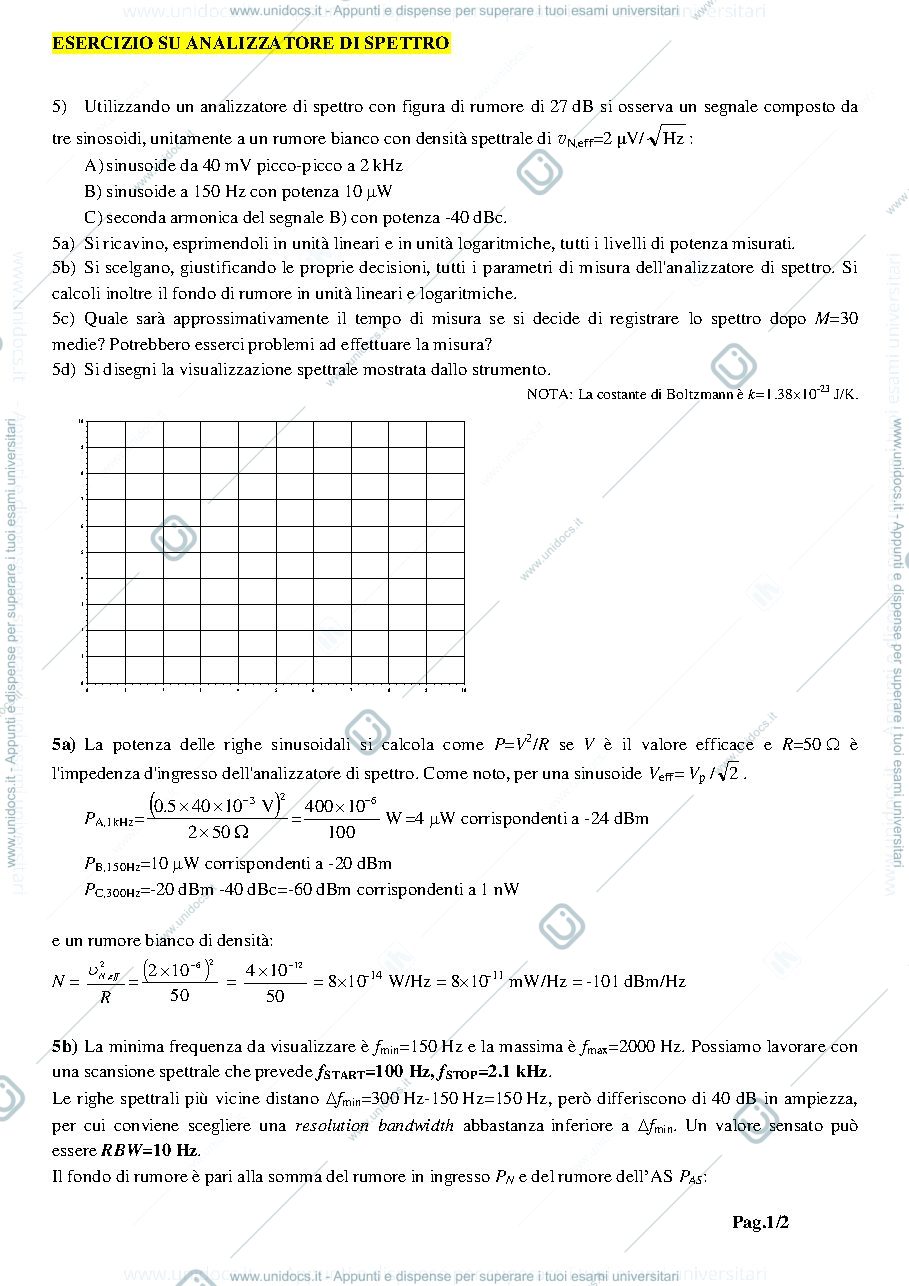

Anteprima pagina 1 — esercizio analizzatori spettro 2 esercizi prof: Norgia
