Compiti ed esercitazioni VERIFICATO

esercizio su oscilloscopi e voltmetri esercizi prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
168 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Risoluzione: ΔV = 80 μV, uq(V) ≈ 23 μV. Tempo di integrazione minimo Tup = 20 ms per reiezione ≥ 40 dB ai disturbi aggiuntivi e infinita a 50 Hz. Vr = -10 V, Tclock = 160 ns. Impostazioni oscilloscopio: CH1 AC, Trigger su line, AUTO, 50 mV/DIV verticale, 2 ms/DIV orizzontale. Schermata mostra disturbo di rete a 100 mV.
Leggi il riassunto completo
  • Risoluzione ΔV e incertezza di quantizzazione u_q(V): ΔV = 80 μV, u_q(V) ≈ 23 μV
  • Tempo di integrazione T_up per reiezione dei disturbi: T_up = 20 ms (minimo possibile)
  • Tensione di riferimento V_r e periodo dell'orologio interno T_c: V_r = -10 V, T_c ≈ 160 ns
  • Impostazioni oscilloscopio: CH1 su AC, trigger su CH1 a 0 V slope positiva, modalità AUTO, 50 mV/DIV verticale, 2 ms/DIV orizzontale

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

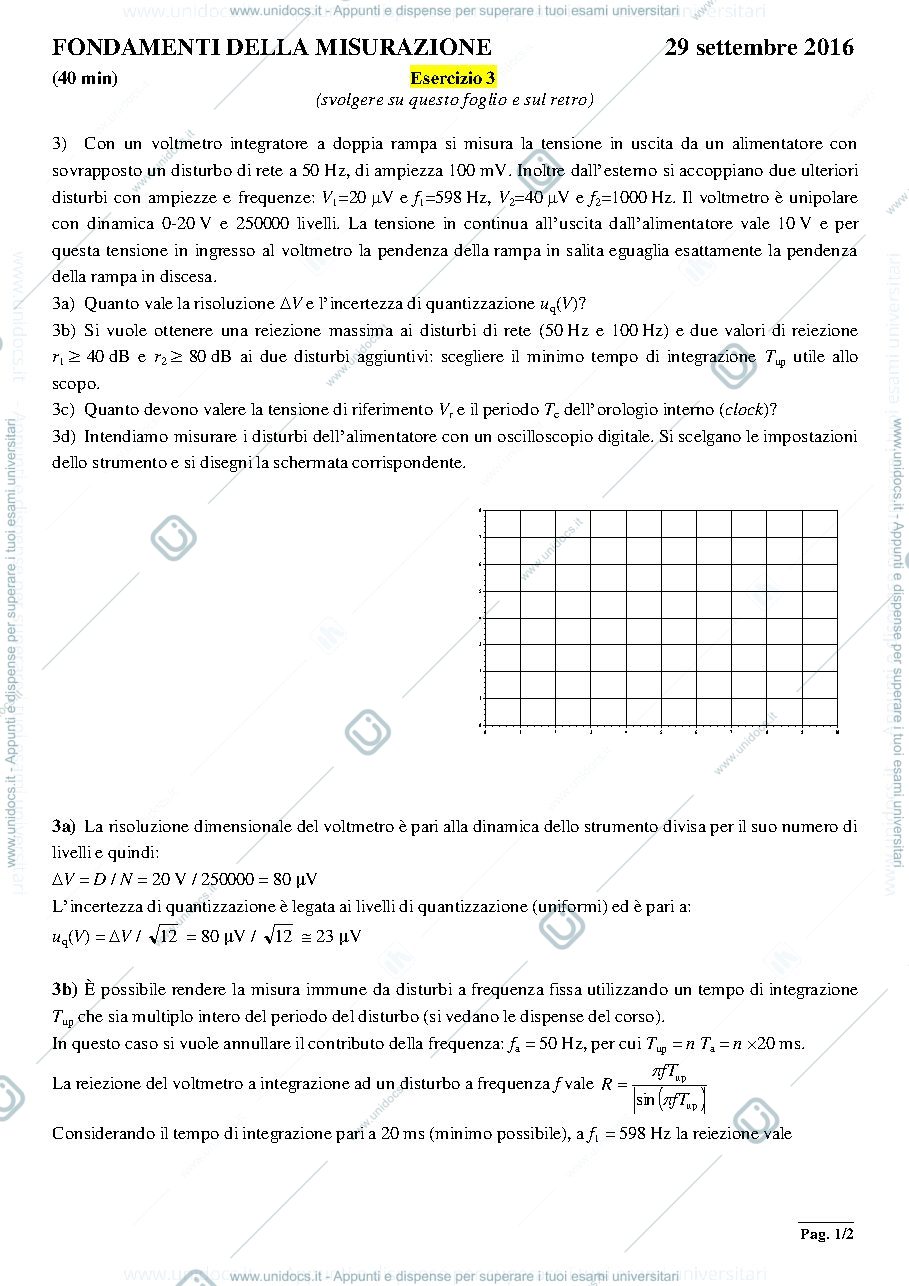

Anteprima pagina 1 — esercizio su oscilloscopi e voltmetri esercizi prof: Norgia

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.

Simula l'esame con domande costruite su questi appunti.
