Compiti ed esercitazioni VERIFICATO

esercizio OSC RS232 esercizi prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
160 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Oscilloscopio digitale per RS-232: baud rate 115 200 bit/s, parola con 9 bit (8 dati + start bit). Impostazioni: accoppiamento DC, trigger a 0 V, 5 V/DIV verticale, 20 µs/DIV orizzontale, single shot. Misurare tensioni, durata bit e parola. Per 10 parole in 10 ms, frequenza campionamento ≥ 200 kS/s, memoria ≥ 2000 campioni.
Leggi il riassunto completo
  • Impostazioni oscilloscopio: accoppiamento DC, livello trigger a 0 V con slope positiva, coefficiente verticale 5 V/DIV, orizzontale 20 µs/DIV per una parola di 78 µs, modalità single shot.
  • Misure possibili: tensioni alto e basso, durata singolo bit e parola (misurabili automaticamente).
  • Frequenza campionamento necessaria: almeno 200 kSa/s per leggere correttamente una parola, memoria minima 2000 campioni per 10 parole in 10 ms.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

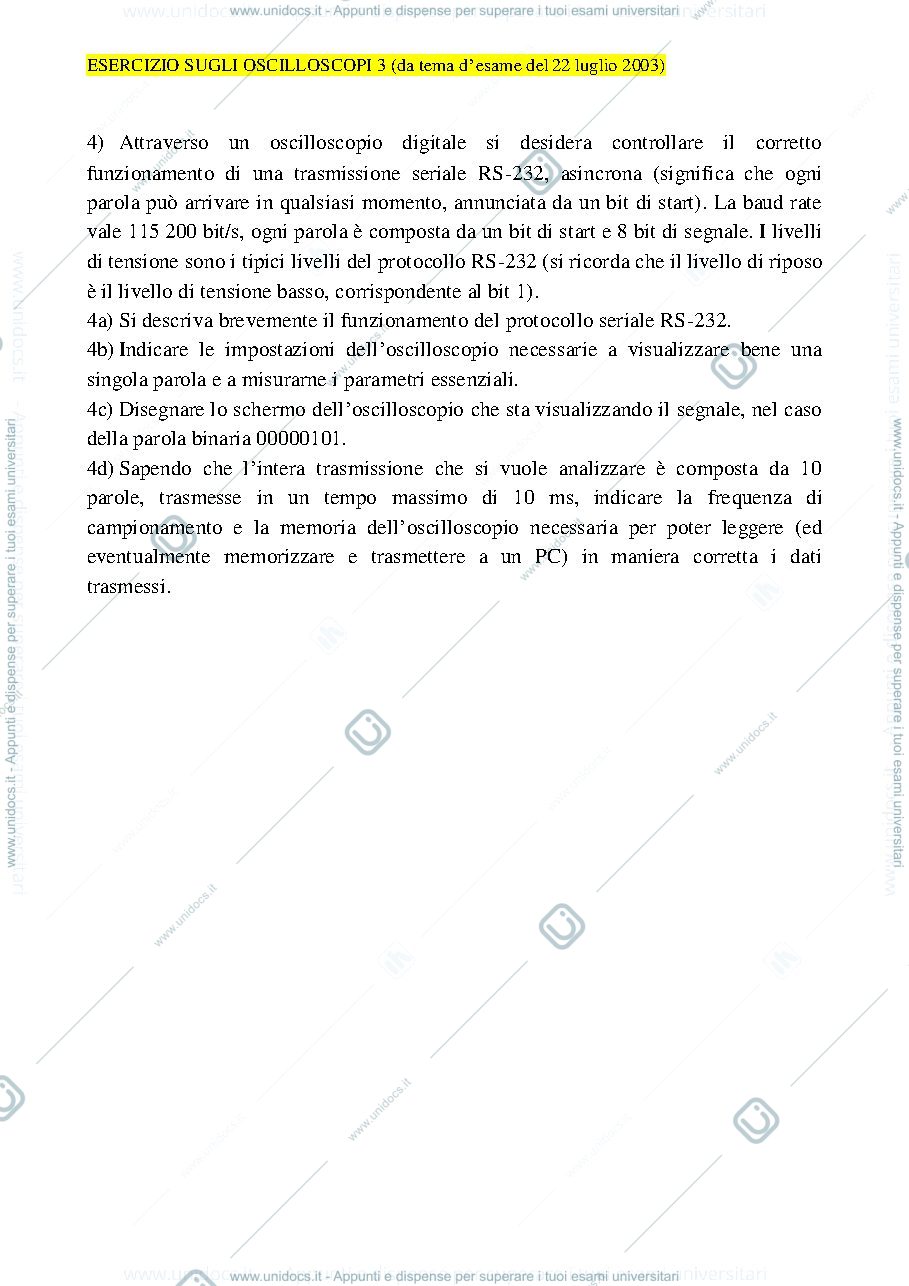

Anteprima pagina 1 — esercizio OSC RS232 esercizi prof: Norgia
