Di cosa parla

Riassunto AI · si legge in un minuto

Esercizio su NTC e scheda da misure per l'automazione: - Descrizione NTC, applicazioni (3a) - Calcolo R0 e β (3b) con 25°C e 40°C - Configurazione di 7 sensori NTC su una scheda a 12 bit, 16 canali single-ended, ±1 V dinamica (3c) - Risoluzione del sistema in temperatura a 25°C e 40°C (3d) - Metodo di regressione ai minimi quadrati per migliorare i parametri NTC (3e) - Verifica acquisizione segnale analogico con banda 1 kHz, dinamica ±0.5 V, incertezza 0.2 mV (3f)
Leggi il riassunto completo
  • NTC: resistenza che diminuisce con l'aumento della temperatura, utilizzato per misurare temperature; applicazioni nei sistemi di misura.
  • Risolvere i parametri R0 e β dell'NTC utilizzando il ponte resistivo bilanciato a 25°C e 40°C: R0 = 4.7 kΩ, β ≈ 7.4 × 10^3 K.
  • Acquisire temperatura in 7 posizioni con una scheda di acquisizione a 12 bit, 16 canali single-ended, ±1 V dinamica e 10 kSa/s: utilizzare 7 canali differenziali per misurare le temperature, impostando la dinamica d'ingresso a ±1 V.
  • Risoluzione del sistema di misura: a 25°C ≈ 8.6 mK, a 40°C ≈ 10.6 mK; calcolata dalla sensibilità del ponte resistivo e della dinamica della scheda.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

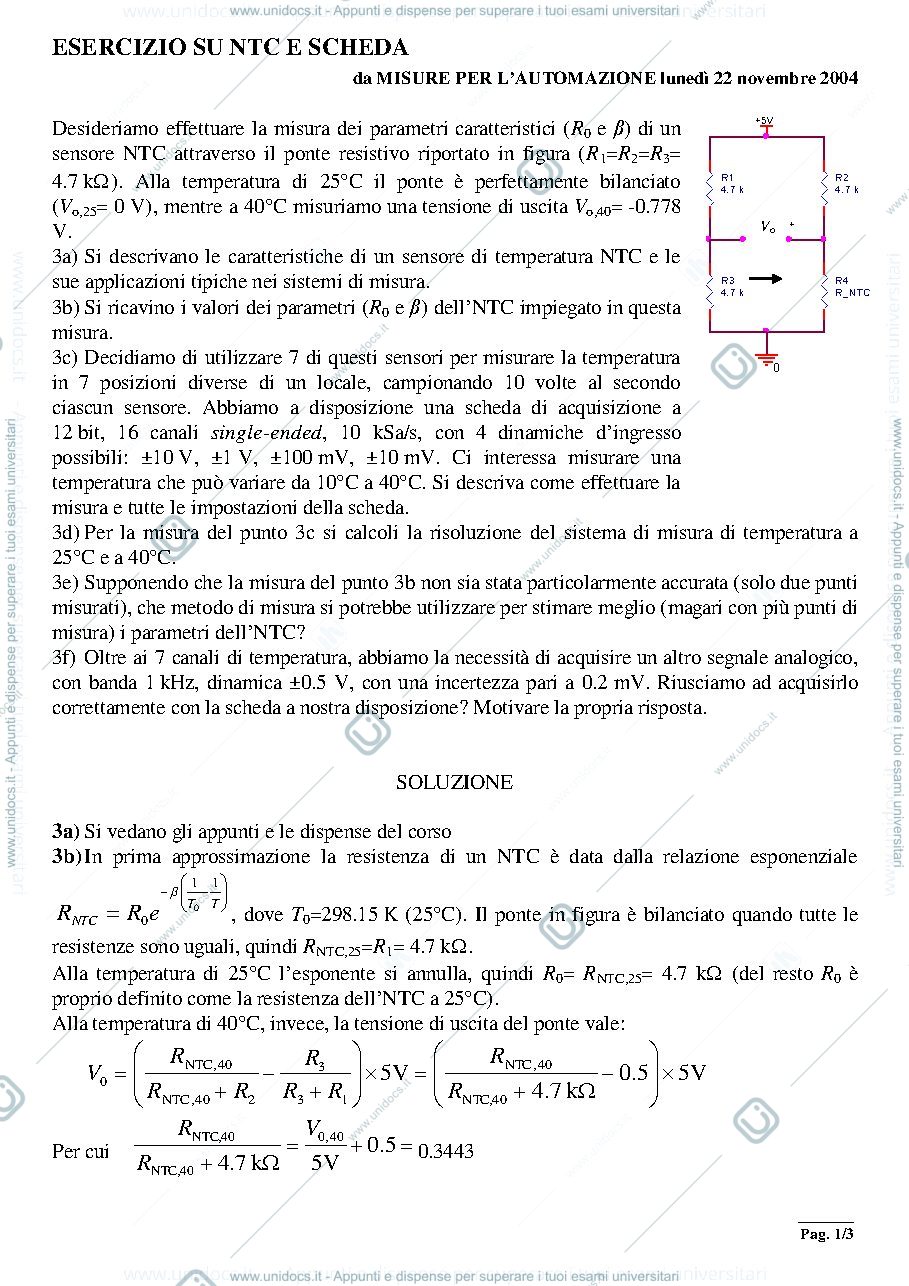

Anteprima pagina 1 — esercizio su NTC e DAQ esercizi prof: Norgia
