Domande d'esame VERIFICATO

200908-MA esami prof: Norgia

Politecnico di Milano ingegneria dell'automazione 2020
220 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Misure e strumentazione: - Esercizio 1: Velocità motoscafo misurata con tachimetro (54 km/h ± 2.7 km/h) e GPS (55 km/h ± 2.7 km/h); compatibilità verificata; media pesata per v = 54.5 km/h ± 1.9 km/h, energia cinetica E_c = 230 kJ con incertezza estesa U(E_c) = 52 kJ. - Esercizio 2: Sensore NTC per temperatura; R_0 = 10 kΩ, β = 3889 K; DAQ da ±5 V a 1 mV richiede 14 bit. - Esercizio 3: Oscilloscopio per filtro passa-basso (2 MHz); misura ampiezza e fase in Bode, connessioni CH1-IN, CH2-OUT, frequenza variabile da 100 kHz a 1 GHz. - Esercizio 4: Voltmetro a doppia rampa; 6.5 cifre decimali (n = 11 bit), T_I = 0.2 s per reiezione di disturbi, f_ck = 1 MH
Leggi il riassunto completo
  • 1a) Si esprimono le due misure di velocità in notazione compatta e si discute la loro compatibilità; 1b) Si calcola la miglior stima della velocità del motoscafo e l'energia cinetica con incertezze; 1c) Si determina l'incertezza estesa per k=3.
  • 2a) Si ricavano i parametri dell'NTC a due temperature note; 2b) Si determina il numero di bit necessario per una misura di temperatura con risoluzione minima di 1 mV.
  • 3a) Si descrive la modalità di misura del filtro passa-basso utilizzando un oscilloscopio digitale e un generatore di funzioni; 3b) Si misura lo sfasamento indotto dal filtro alla frequenza nominale del polo; 3c) Si riporta la schermata dell'oscilloscopio per la misura.
  • 4a) Si determina il numero di bit e cifre decimali necessarie per un voltmetro a doppia rampa; 4b) Si calcola il tempo di integrazione per reiezione infinita ai disturbi; 4c) Si determinano gli altri parametri costruttivi del voltmetro.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

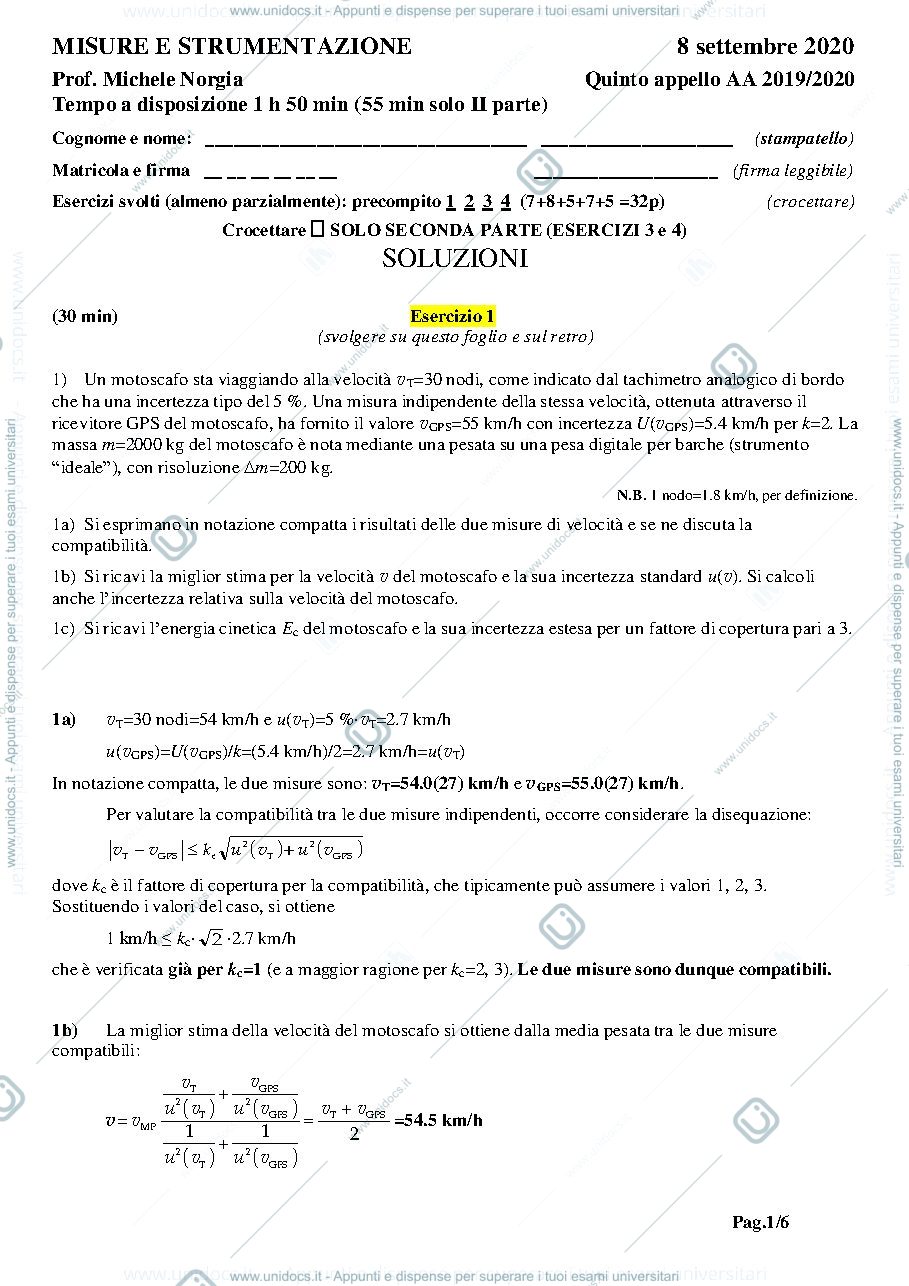

Anteprima pagina 1 — 200908-MA esami prof: Norgia Anteprima pagina 2 — 200908-MA esami prof: Norgia

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Studia questi appunti con l'AI

Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.

Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.

Simula l'esame con domande costruite su questi appunti.
