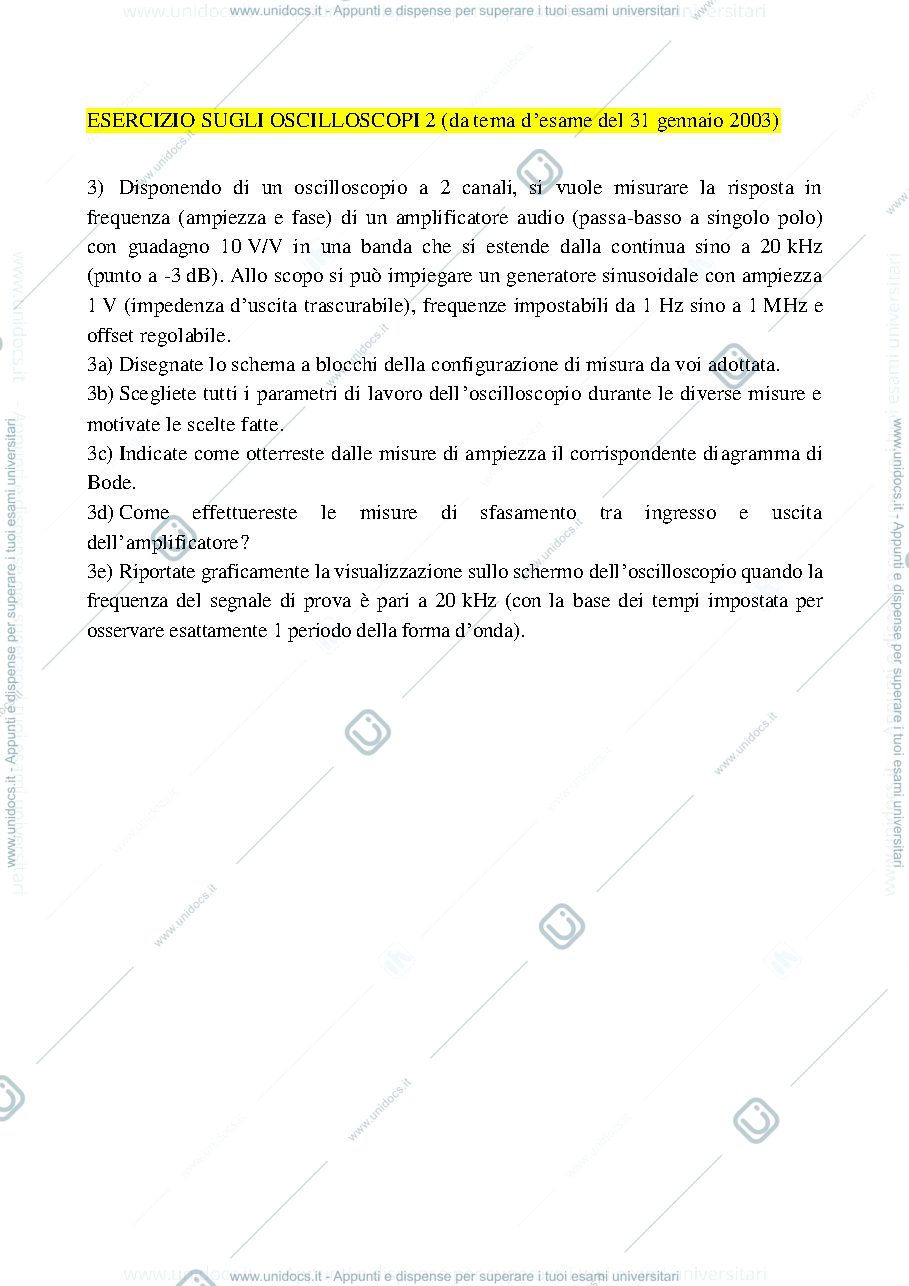

Schema a blocchi: l'amplificatore audio è posizionato dopo il generatore di funzioni, con i segnali di ingresso e uscita analizzati sui due canali dell'oscilloscopio.
Oscilloscopio: accoppiamento in DC per entrambi i canali, trigger AUTO su CH1 per misurare il segnale d'ingresso, sfasamenti misurati tra VIN e VOUT.
Diagramma di Bode: variando la frequenza del segnale dal generatore, si ottiene l'andamento del guadagno dell'amplificatore; misura dell'ampiezza sulle due canali CH1 e CH2 per determinare il diagramma di Bode.
Misurazione sfasamento: variando la frequenza del segnale dal generatore, si misura lo sfasamento tra VIN e VOUT utilizzando l'oscilloscopio.
Visualizzazione schermo oscilloscopio a 20 kHz: DX=5 µs/div., DY,CH1=0.5 V/div., DY,CH2=2 V/div.; rappresentazione grafica di una singola forma d'onda con le divisioni verticali e orizzontali corrette.
