Di cosa parla

Riassunto AI · si legge in un minuto

La risoluzione in frequenza dipende dai filtri alle frequenze intermedie e si controlla impostando la RBW. Per misurare la purezza spettrale a 1.1 GHz con fluttuazioni di ±50 MHz, si utilizza un SPAN di 2.5 GHz e RBW di 200 kHz ottenendo un Ttraccia di circa 105.73 kHz. Il fondo di rumore è -91 dBm, mentre le armoniche del segnale sono -10 dBm, -57 dBm e -80 dBm. Lo schermo viene visualizzato con 10 dB/DIV e RL=0 dBm.
Leggi il riassunto completo
  • La risoluzione in frequenza dipende dalla larghezza dell'ultimo filtro nelle cascata di filtri alle frequenze intermedie, controllabile tramite la RBW.
  • L'impostazione dello strumento per misurare la purezza spettrale del generatore include un SPAN di 2.5 GHz e una RBW minima calcolata per una traccia a 4 schermate/s, con un fondo di rumore di -91 dBm.
  • Per visualizzare le tre armoniche del segnale, si utilizza una scala verticale di 10 dB/DIV e un livello di riferimento di 0 dBm, come indicato nel disegno.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

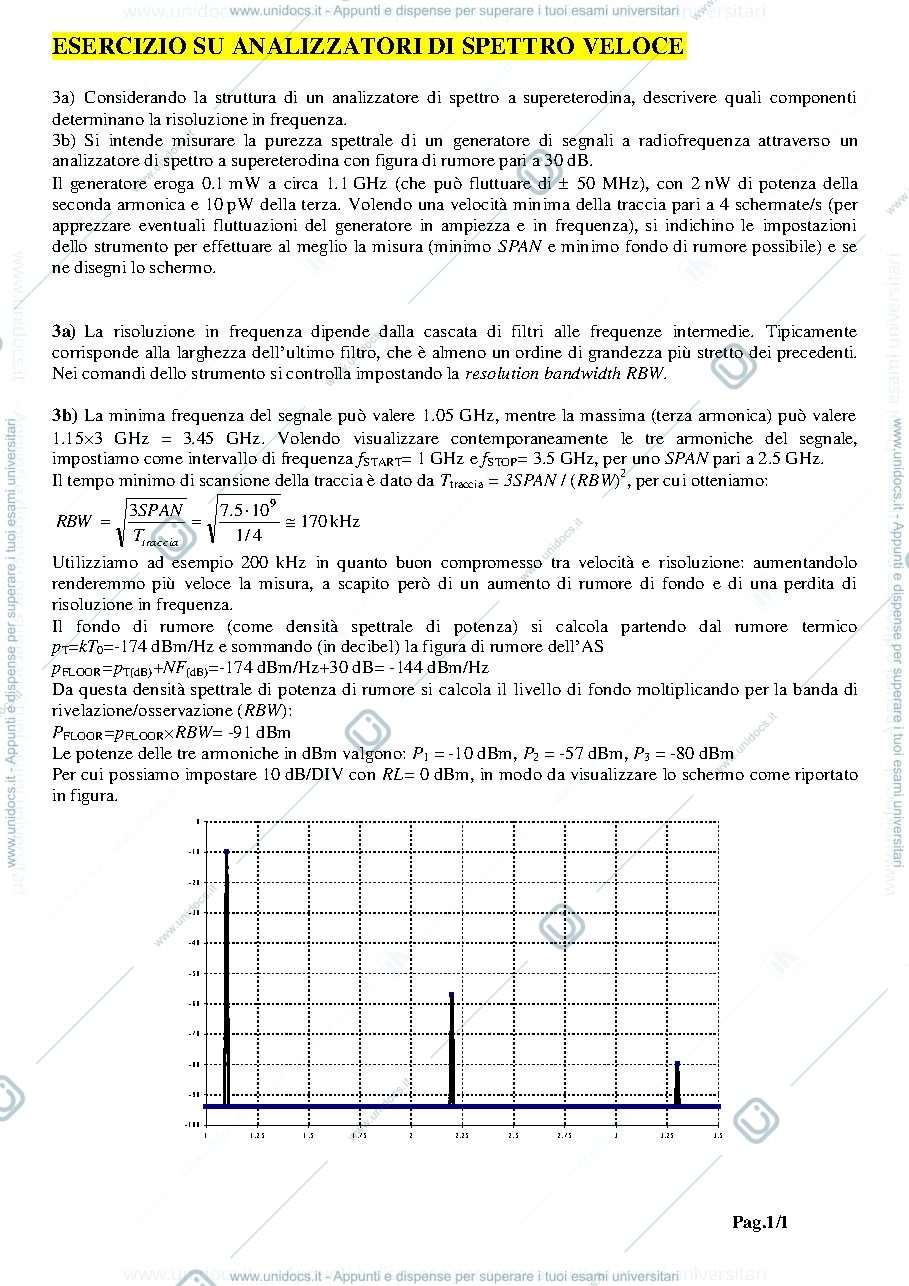

Anteprima pagina 1 — esercizio analizzatori spettro 1 esercizi prof: Norgia
