Riassunti VERIFICATO
Misure di portata
179 visualizzazioni
11 download
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto
I misuratori di portata non sono precisi ma costosi. Dividibili in volumetrici (ad area costante, tubi di Pitot, rotametri, turbina, elettromagnetici, ultrasonici, vortici) e massici (Coriolis, termici). Diaframma e ugello misurano la portata tramite variazione pressione. Normativa UNI EN ISO5167 regola diaframmi, rapporto strozzamento, angoli smussati, posizionamento prese di pressione. Boccaglio simile a diaframma ma più complesso e costoso, utilizzato industriale. Misuratore Venturi più preciso, con perdite minori. Misuratori ad area costante misurano flussi turbolenti, introducendo nuove perdite di carico. Rotametro basato su galleggiante che regol
Leggi il riassunto completo

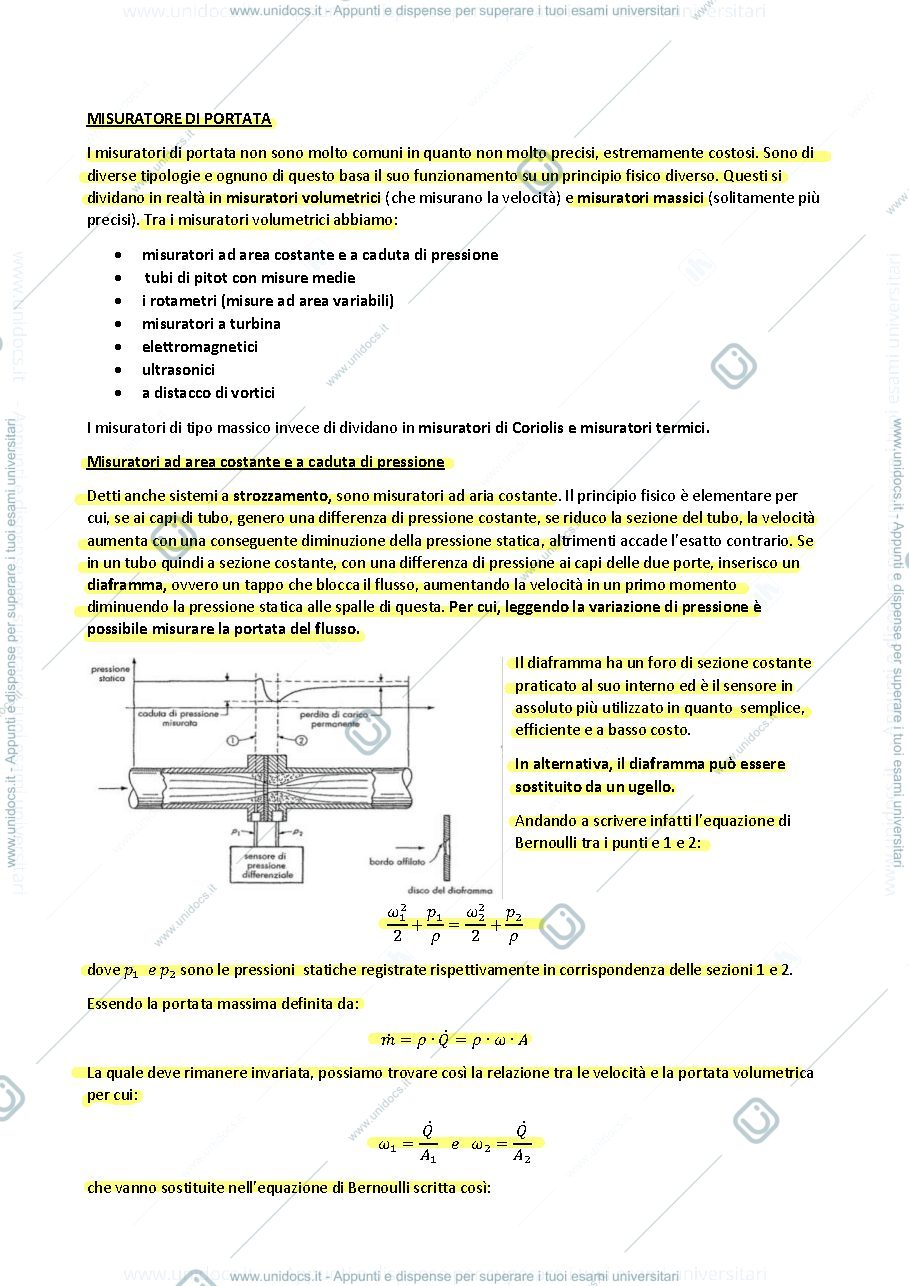

- misure di portata: misuratori volumetrici (area costante, caduta di pressione, rotametri) e massici (Coriolis, termici)

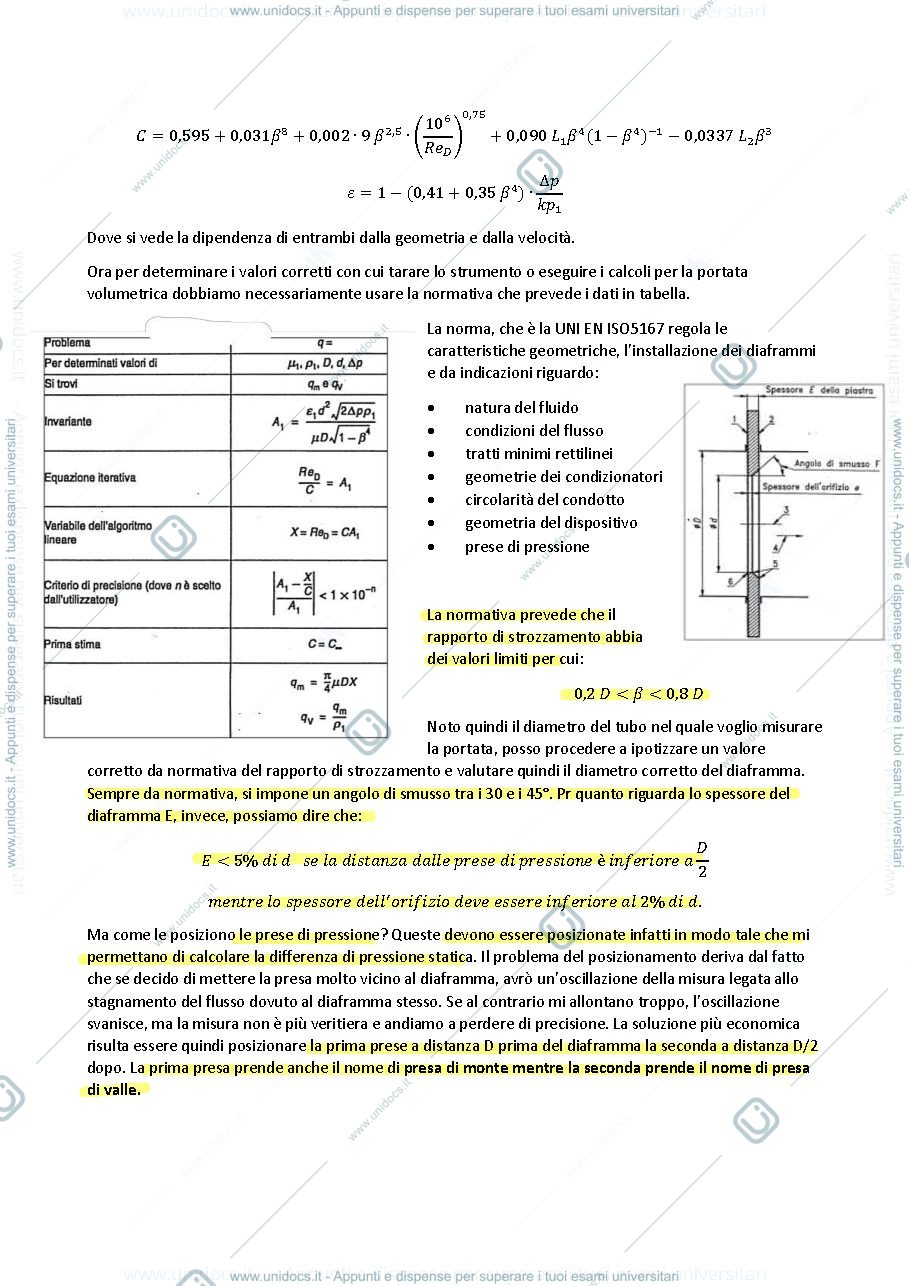

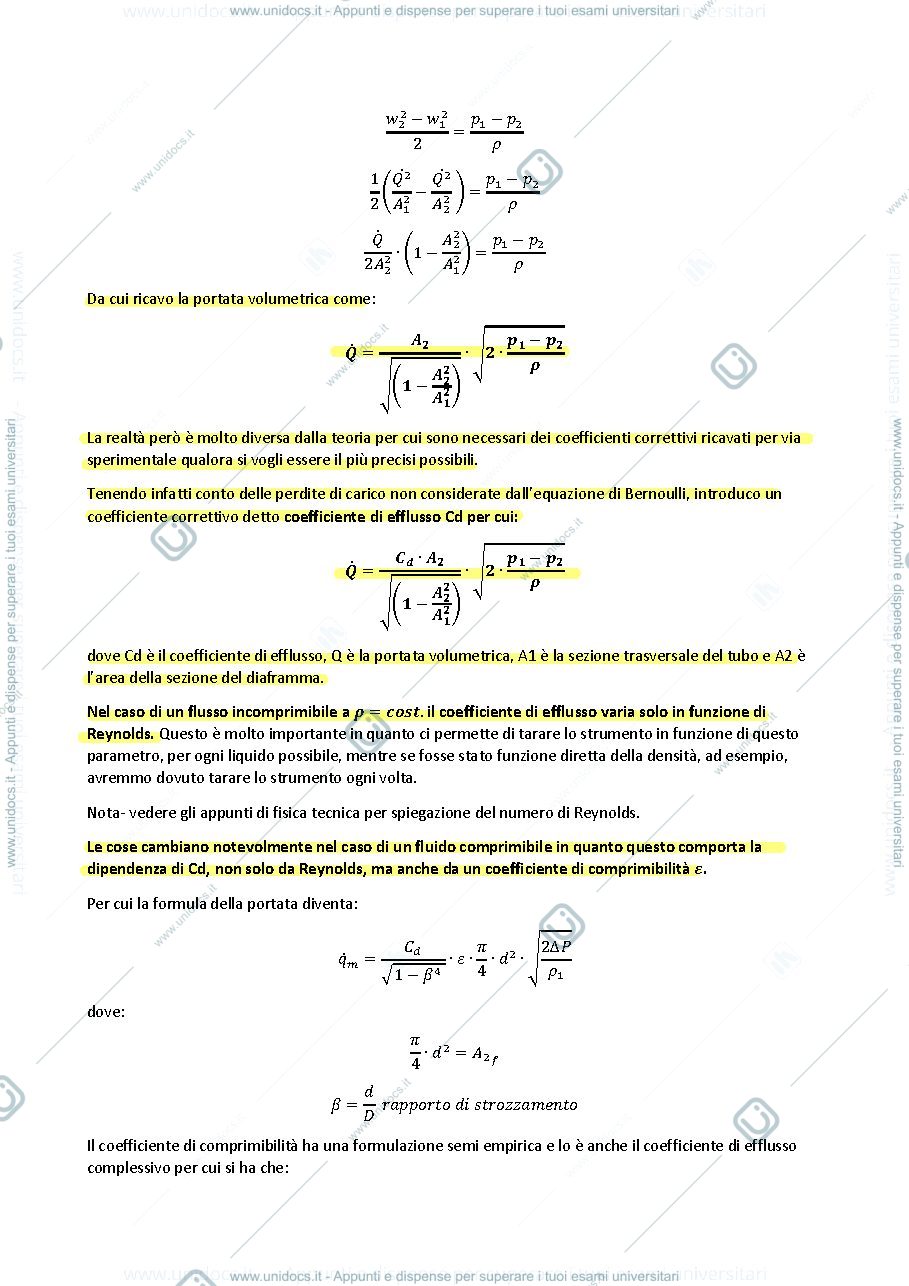

- misuratore ad area costante e a caduta di pressione: principio fisico basato sull'efflusso con coefficiente correttivo per perdite di carico; normativa UNI EN ISO5167
- boccaglio: strumento simile al diaframma, ma più complesso e costoso; utilizzato in ambito industriale
- venturi: misuratore più preciso con perdite di carico gestite meglio; raddrizzatori necessari per flussi tangenziali
- rotometro: misuratore a caduta di pressione costante e ad area variabile, equilibrio tra forze di pressione differenziale, viscosità e gravità
- turbina: relazione diretta tra velocità di rotazione della turbina e flusso del fluido; riduzione delle perdite di carico per precisione
Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo
