Di cosa parla

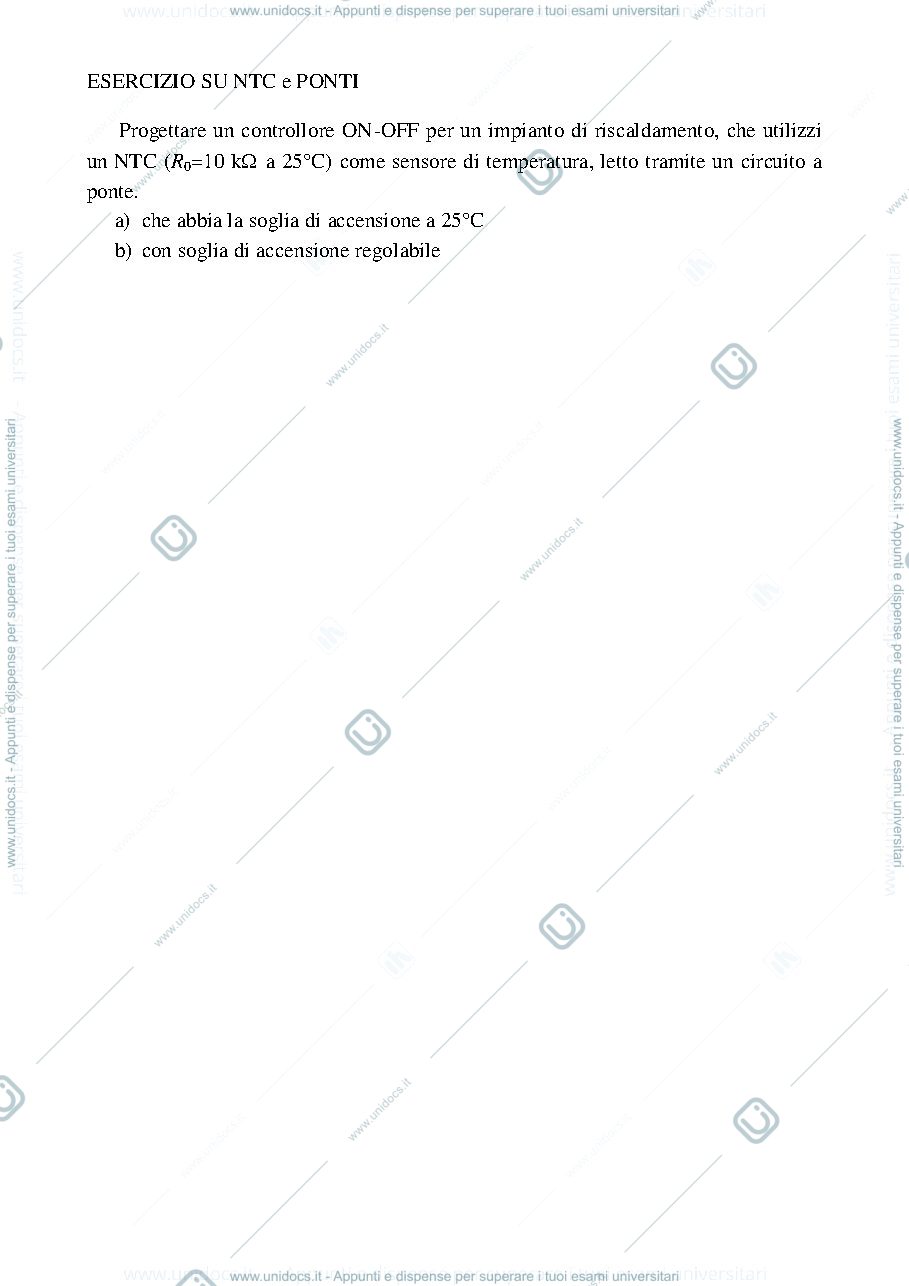

Progettazione di un controllore ON-OFF per un impianto di riscaldamento utilizzando un NTC da 10 kΩ a 25°C legato tramite un circuito a ponte.
Il ponte bilancia quando l'NTC ha una resistenza pari a 10 kΩ, cioè a 25°C; per temperature superiori la R_NTC < 10 kΩ e l'uscita del comparatore è bassa (comando OFF), mentre per temperature inferiori la R_NTC > 10 kΩ e l'uscita è alta (comando ON).
Per evitare oscillazioni, il comparatore deve avere un po’ di isteresi; alternativamente si può utilizzare un PID.
Regolazione della soglia di accensione con un resistore variabile R2: il comparatore scatta quando il valore dell'NTC è uguale a R2, ma la scala di temperatura non è lineare con R2 e deve essere tarata precedentemente.
