Di cosa parla

Riassunto AI · si legge in un minuto

Si misura il diodo a semiconduttore con l'equazione \( I_s e^{\frac{V}{nV_t}} \), dove \( V_t = 25 \) mV, \( I_s \) e \( n \) dipendono dal diodo. Si effettuano 5 misure: (0.4, 0.0002 mA), (0.5, 0.0048 mA), (0.6, 0.1 mA), (0.7, 2.2 mA), (0.8, 49 mA). Applicando la regressione lineare trasformata, si ottiene \( m = 30.94 \) V\(^{-1}\) e \( b = -20.86 \). Quindi \( I_s = 8.7 \times 10^{-13} \) A e \( n = 1.29 \).
Leggi il riassunto completo
  • Trasformare l'equazione caratteristica del diodo in una dipendenza lineare: \( \ln\left(\frac{I}{1\text{mA}}\right) = \frac{t}{n}\ln(V) + \ln(I_s) \)
  • Calcolare i parametri della regressione lineare con i dati delle misure:
    • \( x = V \), \( y = \ln\left(\frac{I}{1\text{mA}}\right) \)
    • Dati:
      Tensione [V]Corrente [mA]y = ln(I/1mA)x per yx^2
      0.40.0002-8.52-3.410.16
      0.50.0048-5.34-2.670.25
      0.60.1-2.30-1.380.36
      0.72.20.790.550.49
      0.8493.893.110.64
    • Somme: \( \sum x = 3 \), \( \sum y = -11.47863999 \), \( \sum xy = -3.79 \), \( \sum x^2 = 1.9 \)
  • Determinare i parametri della retta: \( m = 30.94 \text{ [V}^{-1}] \), \( b = -20.86 \)
  • Calcolare \( I_s = e^b [mA] = 8.7 \times 10^{-13} \text{ A} \) e \( n = \frac{1}{(mVt)} = 1.29 \)

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

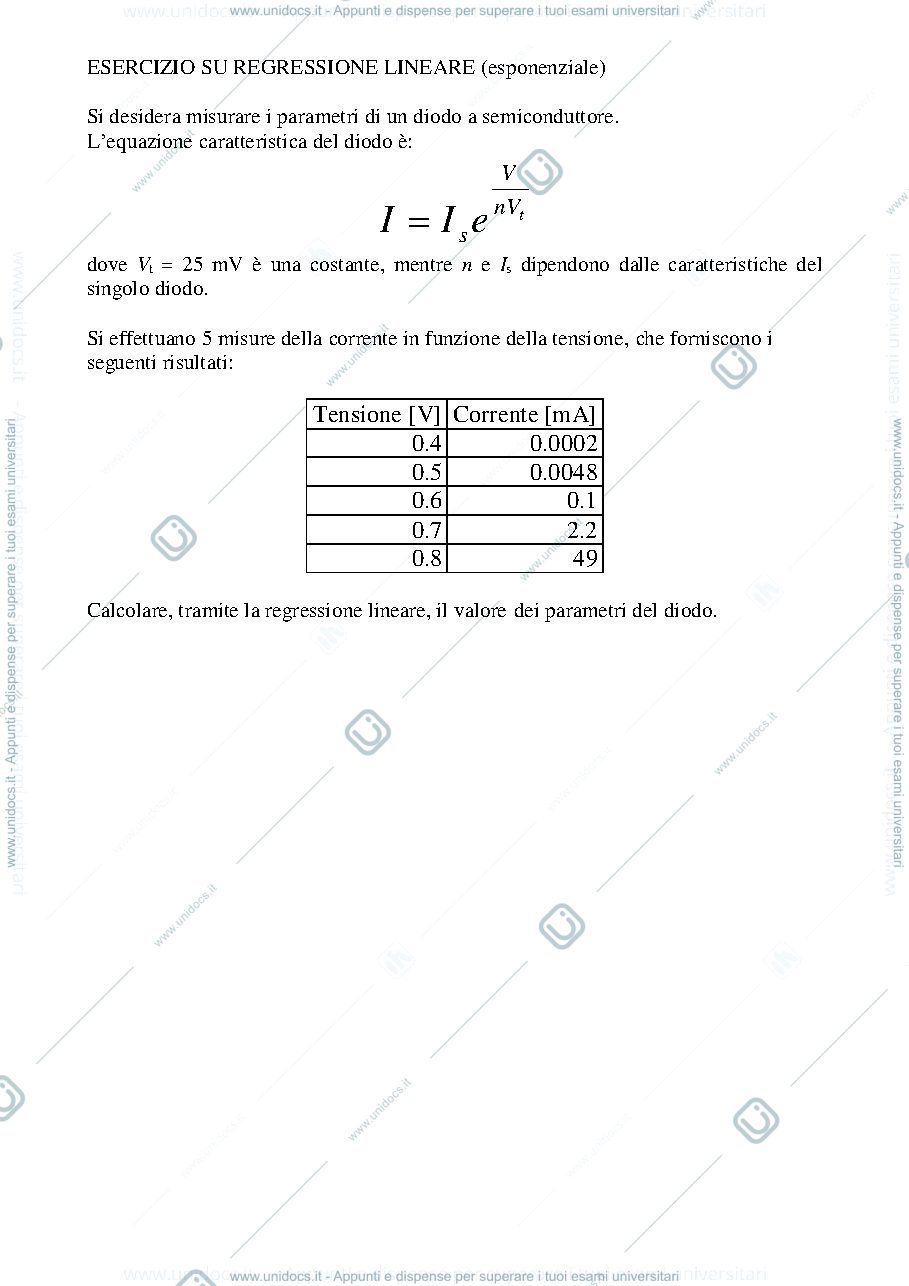

Anteprima pagina 1 — esercizio regressione 2 esercizi prof: Norgia
