Compiti ed esercitazioni VERIFICATO
PROVE D'ESAME STATICA TEMPESTA/GALASSI
131 visualizzazioni
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto
Questo documento presenta la soluzione dettagliata di un problema di statica per studenti di architettura, incentrato su una complessa struttura a telaio. Descrive il processo per determinare le reazioni vincolari e le forze interne (normale, taglio, momento flettente) attraverso la scomposizione strutturale e il principio di sovrapposizione. L'analisi include l'identificazione di sottostrutture isostatiche, il calcolo dei carichi trasmessi e la realizzazione di diagrammi completi delle forze interne, fondamentali per la comprensione del comportamento strutturale.
Leggi il riassunto completo

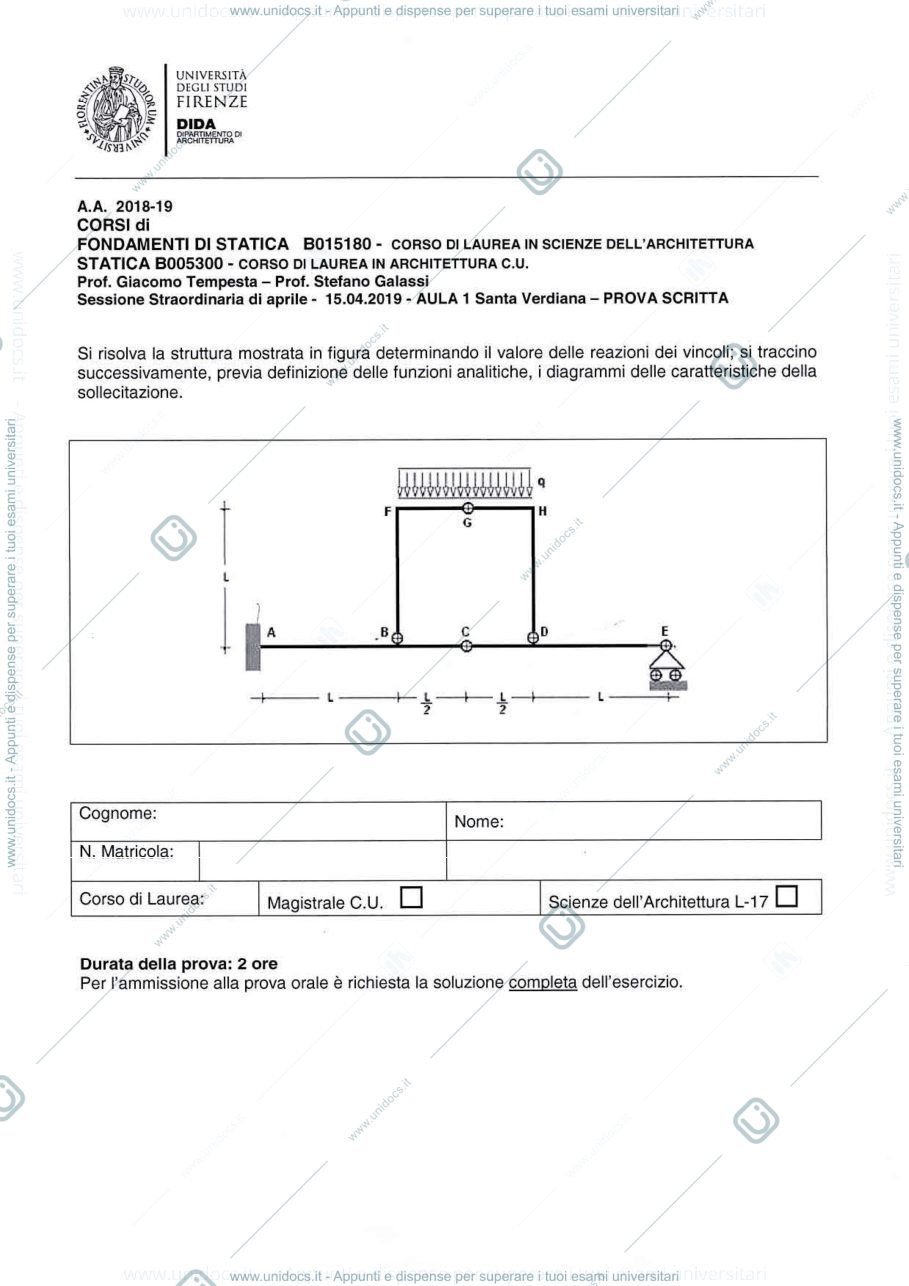

- Enunciato del problema: Risolvere una data struttura statica, calcolare tutte le reazioni vincolari e tracciare i diagrammi delle caratteristiche della sollecitazione (forza normale N, taglio T, momento flettente M), definendo le loro funzioni analitiche.

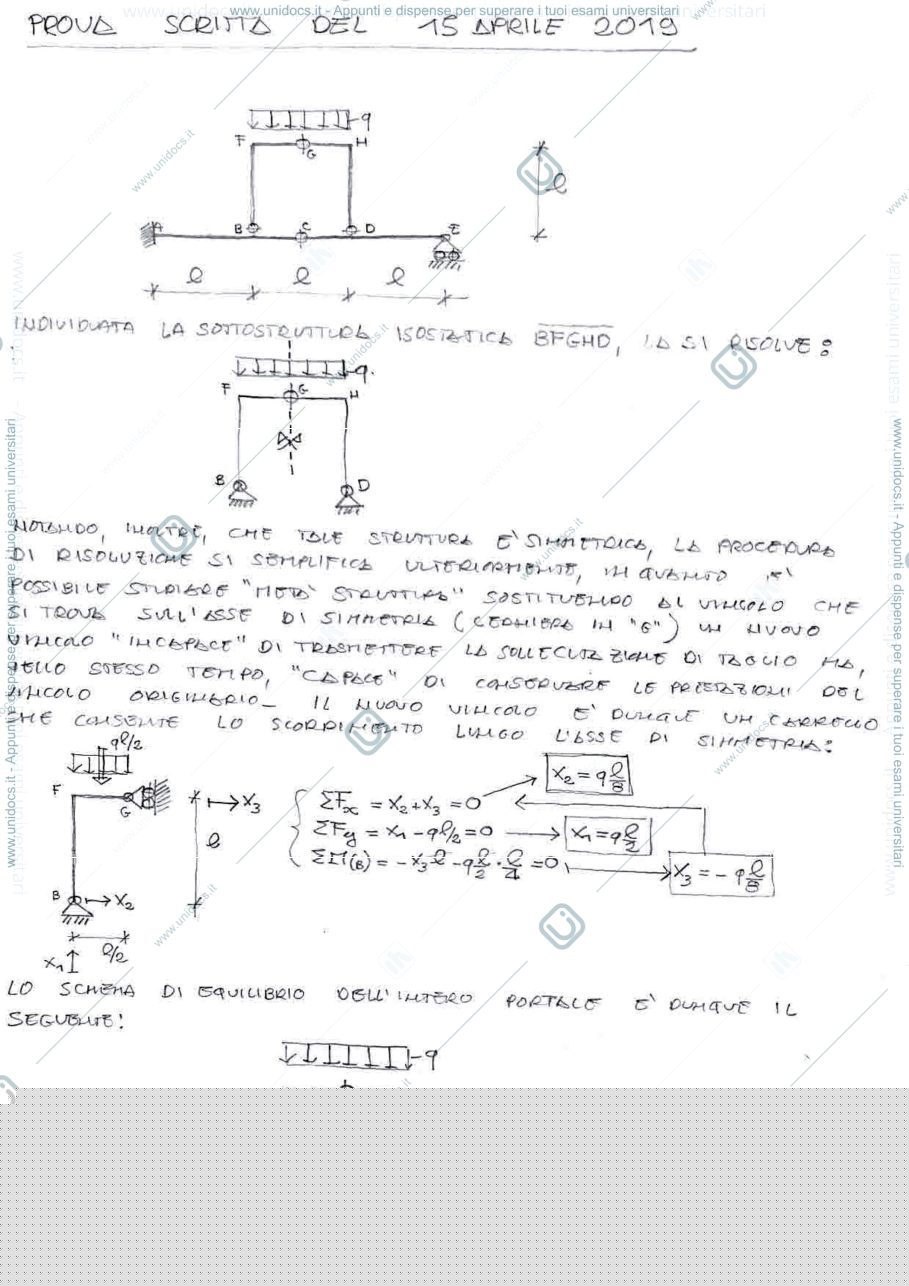

- Scomposizione strutturale: La struttura complessa viene inizialmente scomposta in sottostrutture isostatiche più semplici. Viene identificato e risolto un telaio (o portale) simmetrico (BFGHD).
- Sfruttamento della simmetria: La simmetria del telaio BFGHD viene utilizzata per semplificare l'analisi, trattando una cerniera sull'asse di simmetria (G) come un punto incapace di trasmettere il taglio ma capace di "scorrimento".
- Calcolo delle reazioni interne (BFGHD): Le equazioni di equilibrio (ΣFx=0, ΣFy=0, ΣM=0) vengono applicate al telaio BFGHD per determinare le reazioni interne, come X2 = ql/4 e X3 = -ql/4.
- Trasmissione dei carichi: Le forze e i momenti trasmessi dal telaio risolto (BFGHD) alla trave principale (ABCDE) nei punti di connessione B e D vengono determinati e applicati alla trave. Questi includono forze verticali (ad esempio, ql/8) e momenti (ad esempio, ql^2/8).
- Analisi della trave (ABCDE): Il segmento di trave ABC viene quindi analizzato come una mensola incastrata in A, soggetta alle forze e ai momenti trasmessi dalle parti adiacenti della struttura (il telaio in B e la trave CDE in C).
- Principio di sovrapposizione: La soluzione menziona esplicitamente l'utilizzo del principio di sovrapposizione per combinare gli effetti di diversi carichi e momenti applicati sulla sezione a mensola.
- Reazioni finali e forze sulla mensola (ABC): Gli effetti combinati portano a specifiche reazioni all'incastro A (ad esempio, una reazione verticale di 5ql/24 verso l'alto e un momento antiorario di 5ql^2/8) e a forze/momenti concentrati lungo la trave (ad esempio, una forza verso il basso di ql/8 in B, una forza verso il basso di ql/3 e un momento orario di ql^2/8 in C).
- Diagrammi delle caratteristiche della sollecitazione: Sulla base delle reazioni e delle forze interne calcolate, vengono accuratamente disegnati i diagrammi delle forze normali (N), delle forze di taglio (T) e dei momenti flettenti (M) per l'intera struttura, illustrando la distribuzione delle sollecitazioni interne.
Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo
