Di cosa parla
Riassunto AI · si legge in un minuto
Scopri le fasi di costruzione di modelli architettonici e la generazione di viste nel disegno tecnico. Il processo parte dalla semplificazione della realtà in un modello geometrico, scalato per la rappresentazione. Vengono esplorate le diverse proiezioni geometriche: la prospettiva (centrale, accidentale, a quadro inclinato, con 1, 2 o 3 punti di fuga) e l'assonometria (obliqua, militare, cavaliera, ortogonale, con viste in pianta e alzato). Comprendere queste tecniche è fondamentale per l'esplorazione, il controllo e la modifica dei progetti, fornendo strumenti essenziali per la rappresentazione architettonica e il disegno di rilievo o di progetto.
Leggi il riassunto completo

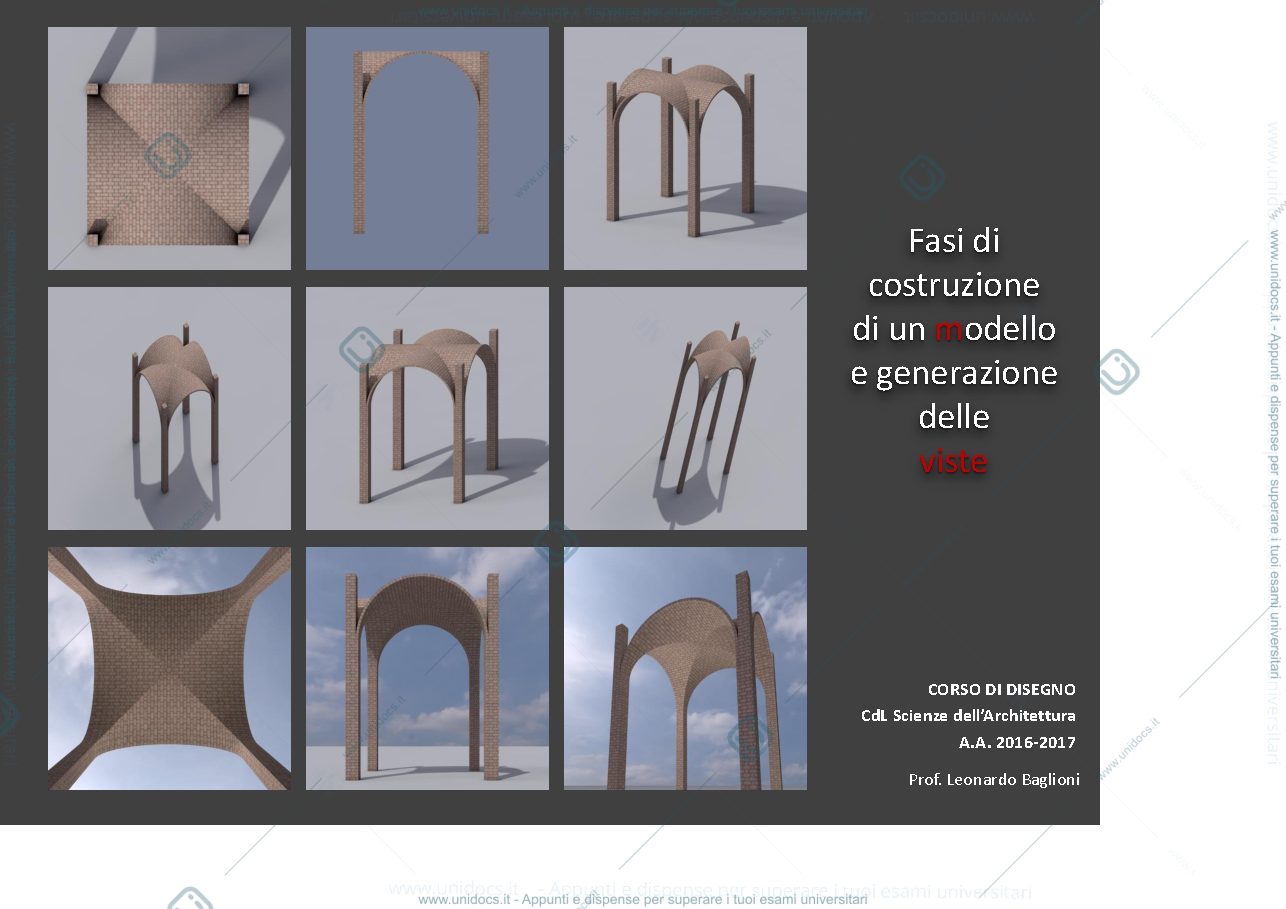

- Fasi di Creazione del Modello:

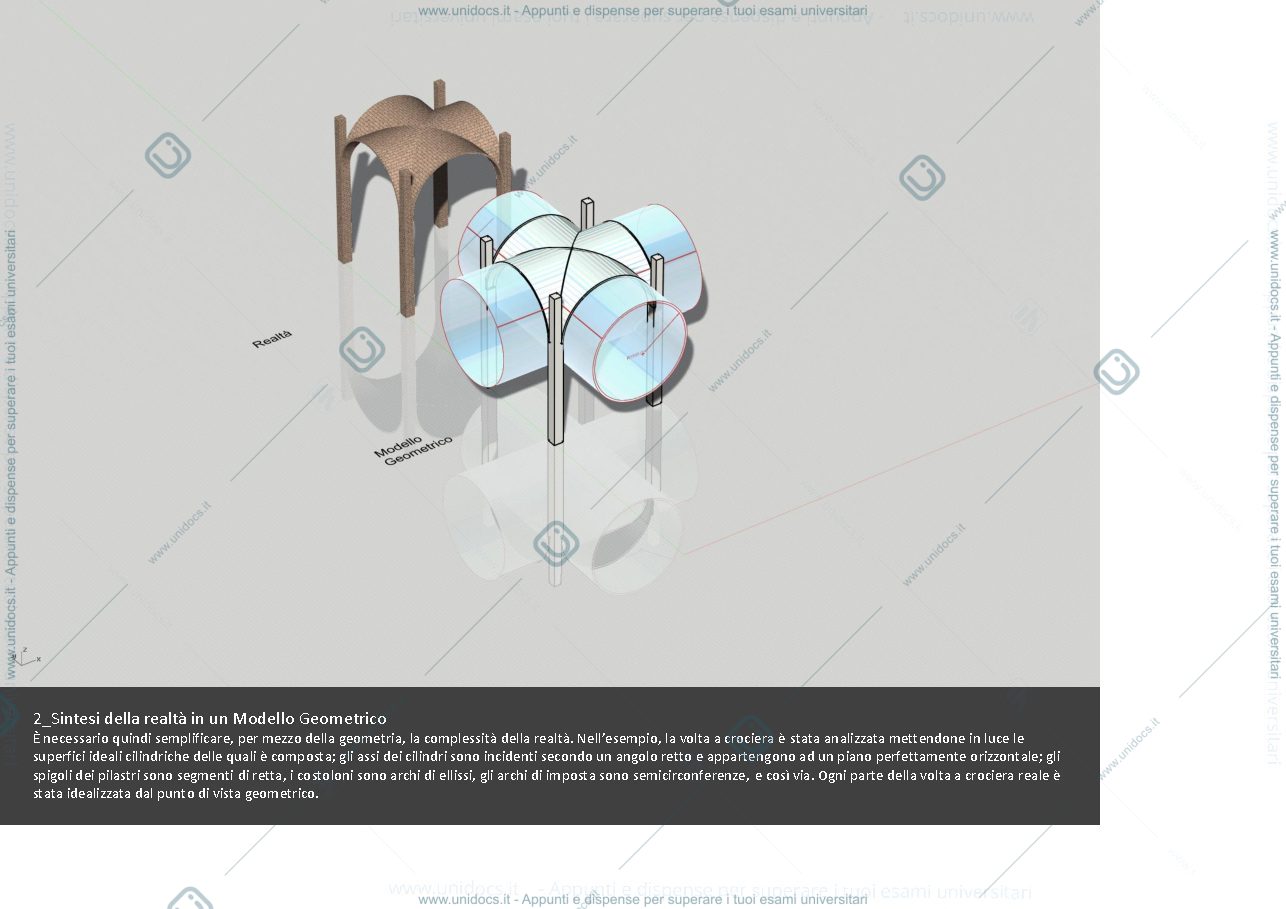

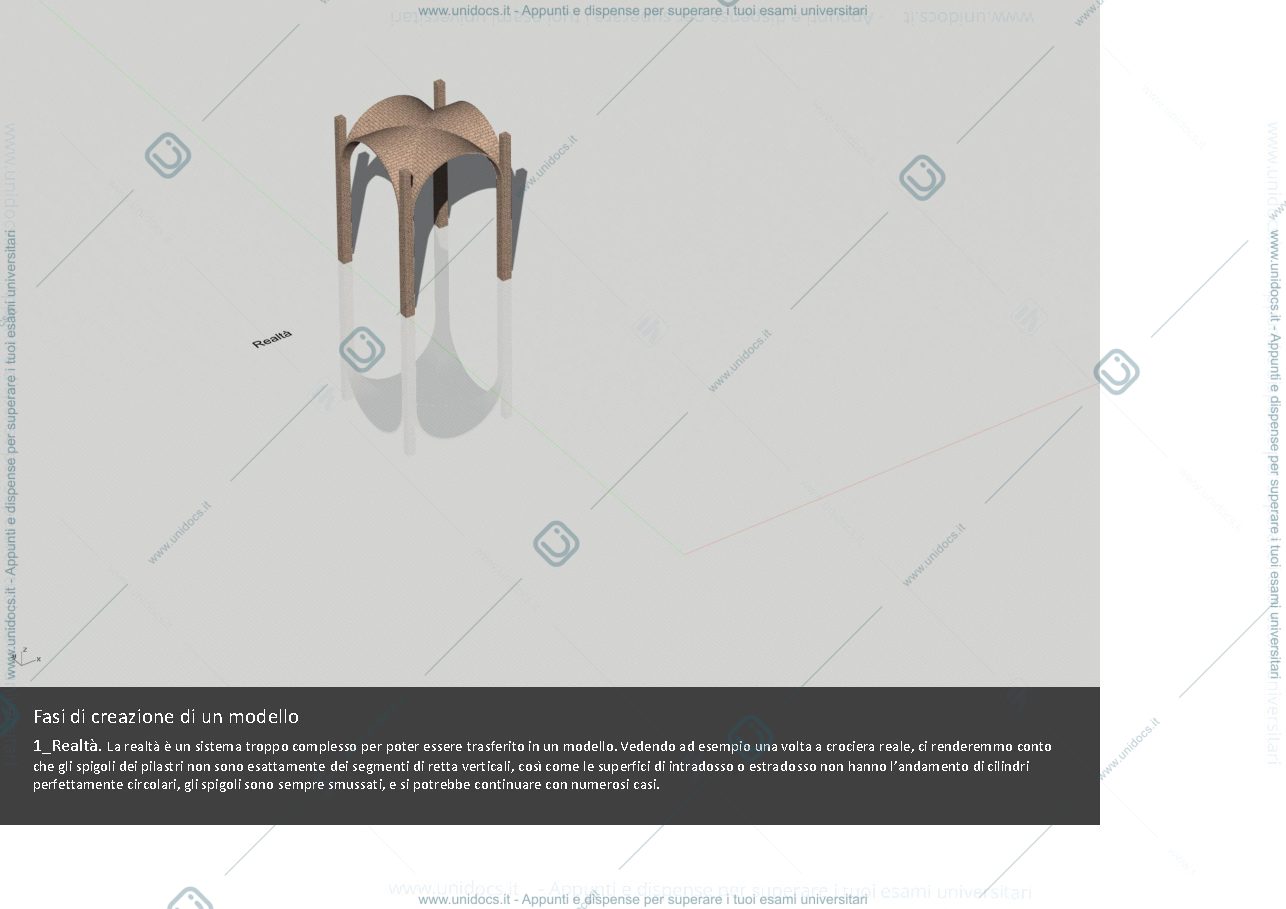

- Idealizzazione dalla Realtà: La complessità della realtà viene semplificata in un modello geometrico idealizzato (es. volta a crociera come cilindri intersecanti).
- Riduzione in Scala: Il modello geometrico viene ridotto di un fattore costante (scala) per la rappresentazione su supporti bidimensionali.
- Generazione della Vista: Il modello scalato è impiegato per produrre viste che consentono l'esplorazione, il controllo e la modifica del progetto.
- Principi di Proiezione Geometrica per la Generazione delle Viste:
- La vista è il risultato di un'operazione di proiezione che coinvolge un oggetto, raggi proiettanti e un piano di quadro.
- Le Viste Principali sono ottenute variando il centro di proiezione (sorgente dei raggi) e la posizione del piano di quadro.
- Classificazione delle Proiezioni:
- Prospettiva (Proiezione Centrale):
- Il centro di proiezione è un Punto Proprio, con raggi proiettanti che convergono.
- Include Prospettiva Frontale (1 punto di fuga), Accidentale (2 punti di fuga) e a Quadro Inclinato (3 punti di fuga), a seconda dell'orientamento del piano di quadro rispetto agli assi.
- Assonometria (Proiezione Parallela/Cilindrica):
- Il centro di proiezione è un Punto Improprio o Direzione, con raggi proiettanti paralleli. È un caso particolare di prospettiva.
- Assonometria Obliqua: Direzione di proiezione obliqua al piano di quadro. Esempi includono la Militare (piano di quadro orizzontale, X e Y in vera grandezza) e la Cavaliera (piano di quadro verticale, X e Z in vera grandezza).
- Assonometria Ortogonale: Direzione di proiezione perpendicolare al piano di quadro.
- La Rappresentazione in Pianta (piano di quadro parallelo XY) e la Rappresentazione in Alzato (piano di quadro parallelo XZ) sono casi particolari di assonometria ortogonale, dove due assi vengono proiettati in vera grandezza e il terzo come punti.
- Prospettiva (Proiezione Centrale):
