Compiti ed esercitazioni VERIFICATO
trasmissione del calore attraverso l'involucro
270 visualizzazioni
16 download
Nessun voto ancora
Di cosa parla
Riassunto AI · si legge in un minuto

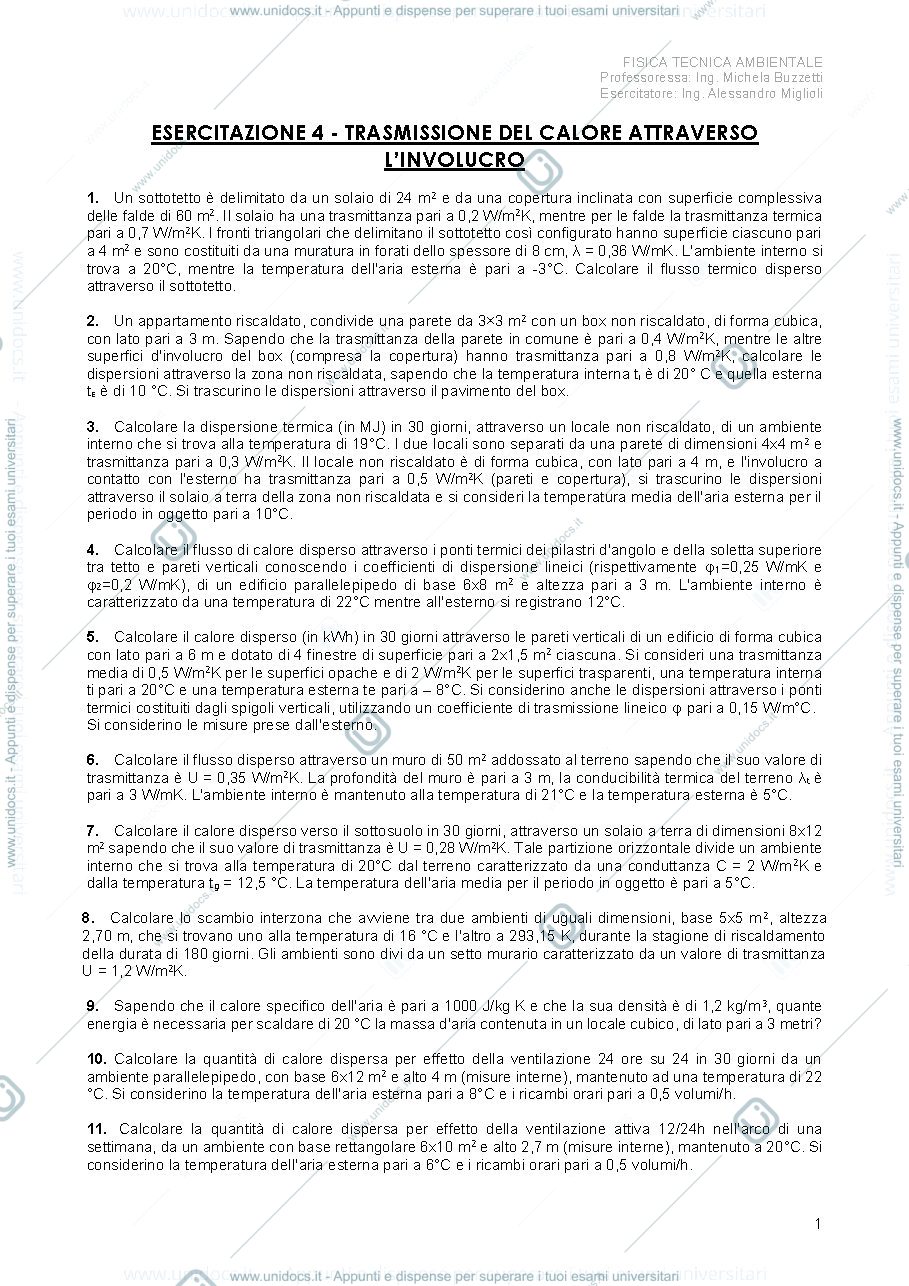

Il documento presenta esercizi di fisica tecnica ambientale sulla trasmissione del calore attraverso involucri edilizi inclinati e verticali, calcolando flussi termici dispersi in condizioni diverse. Vengono affrontati ponti termici lineari come pilastri e spigoli, scambi interzona tra ambienti non riscaldati, dispersioni verso il sottosuolo tramite solai addossati al terreno e perdite dovute a ventilazione naturale o attiva. Gli esercizi richiedono l'applicazione di formule per determinare le dispersioni energetiche in kWh o MJ considerando differenze di temperatura interna ed esterna, trasmittanze delle superfici e coefficienti lineici.
Leggi il riassunto completo

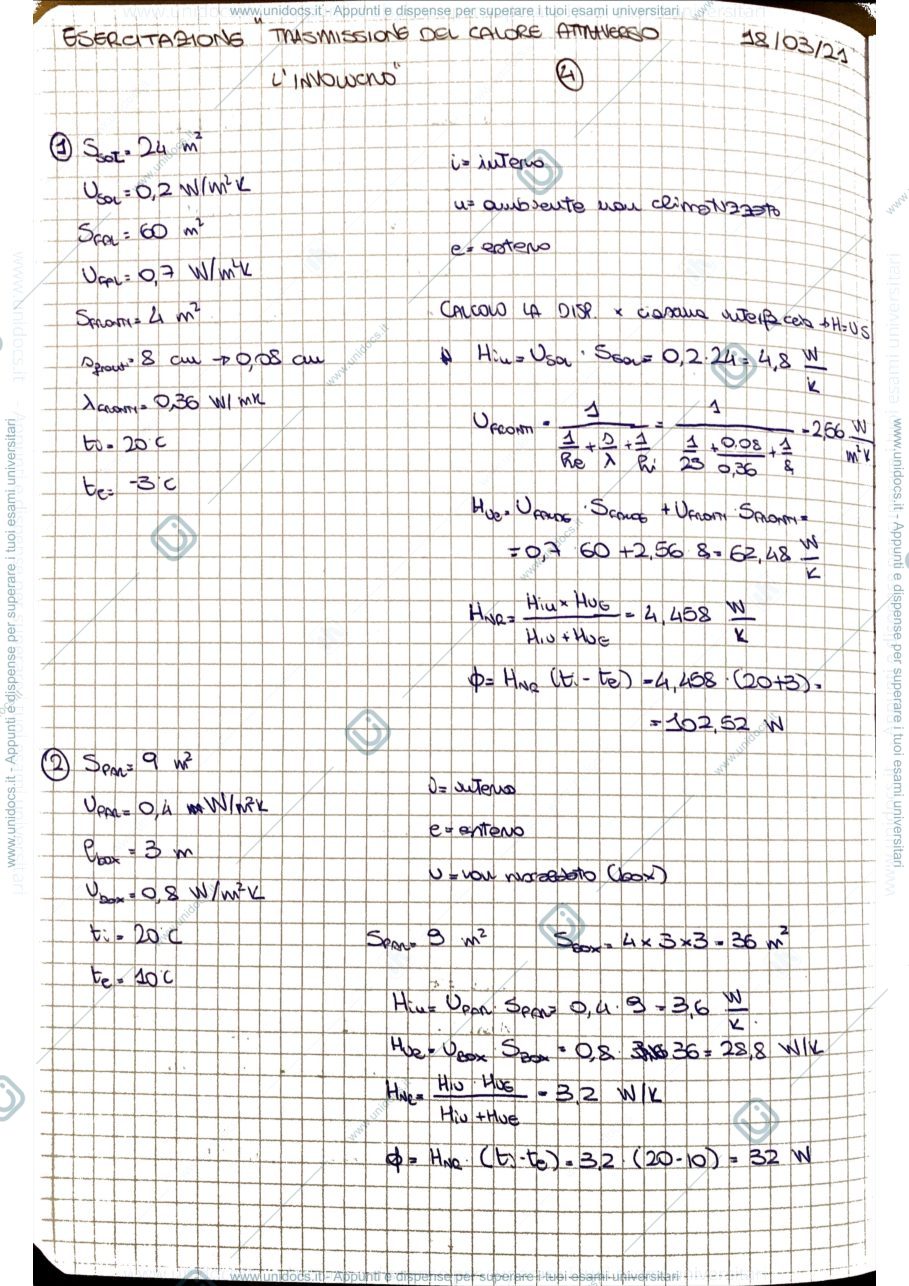

- L'esercizio 1 calcola il flusso termico disperso da un sottotetto composto da solaio (24 m², U=0,2 W/m²K), falde inclinate (60 m², U=0,7 W/m²K) e fronti triangolari murati (8 m² totali, λ=0,36 W/mK), con differenza di temperatura tra interno (20°C) ed esterno (-3°C).
- L'esercizio 2 determina le dispersioni attraverso un box non riscaldato adiacente a un appartamento, considerando la parete comune (3x3 m², U=0,4 W/m²K) e le altre superfici del box cubico (U=0,8 W/m²K), con temperatura interna di 20°C ed esterna di 10°C.
- L'esercizio 3 stima la dispersione termica in MJ per 30 giorni tra un ambiente interno a 19°C e un locale non riscaldato cubico (lato 4 m) separato da una parete (4x4 m², U=0,3 W/m²K), con involucro esterno a U=0,5 W/m²K e temperatura esterna media di 10°C.
- L'esercizio 4 calcola il flusso di calore attraverso i ponti termici lineici dei pilastri d'angolo (φ1=0,25 W/mK) e della soletta superiore (φ2=0,2 W/mK) in un edificio parallelepipedo (6x8 m base, altezza 3 m), con ΔT pari a 10°C.
- L'esercizio 5 valuta il calore disperso in kWh in 30 giorni da un edificio cubico (lato 6 m) con finestre e ponti termici agli spigoli verticali, utilizzando trasmittanze specifiche per superfici opache (U=0,5 W/m²K), trasparenti (U=2 W/m²K) e lineici (φ=0,15 W/m°C).
- L'esercizio 6 calcola il flusso disperso attraverso un muro addossato al terreno di 50 m² (U=0,35 W/m²K) con profondità di 3 m e conducibilità del terreno λt=3 W/mK, considerando ΔT tra interno (21°C) ed esterno (5°C).
- L'esercizio 7 determina il calore disperso verso il sottosuolo in 30 giorni da un solaio a terra (8x12 m², U=0,28 W/m²K) che separa un ambiente a 20°C dal terreno (conduttanza C=2 W/m²K, tg=12,5°C), con temperatura esterna media di 5°C.
- L'esercizio 8 calcola lo scambio interzona tra due ambienti uguali (base 5x5 m, altezza 2,70 m) separati da un setto murario (U=1,2 W/m²K), uno a 16°C e l'altro a 293,15 K (20°C), per una stagione di riscaldamento di 180 giorni.
Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo
Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
Studia questi appunti con l'AI
Riassunto e domande d'esame sono gratis: chiedili e ti mandiamo un'email quando sono pronti.
In preparazione: di solito è pronto in giornata.
Questo appunto è gratis. Registrati in 30 secondi per leggere tutte le pagine e scaricarlo.
Simula l'esame con domande costruite su questi appunti.
Di cosa parla l'insegnamento
FISICA TECNICA AMBIENTALE · 2° anno · 2° semestre · 9 CFU · IIND-07/B
L'obiettivo del corso è quello di fornire conoscenze di base per affrontare i concetti di fisica dell’edifico e di introdurre i concetti legati al sistema edificio-impianto. Obiettivi strumentali: Fornire le basi sul bilancio energetico dell’edificio ed introdurre i concetti di gestione dei flussi energetici in…
