Appunti VERIFICATO

elementi-di-infrastrutture-idrauliche

Università degli studi di Bologna ingegneria civile 2019
136 visualizzazioni
30 download
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Il documento illustra le reti di distribuzione idrica, analizzando le loro caratteristiche generali, i tipi di condotte (alimentatrici, distributrici, equilibratrici) e le configurazioni di rete con serbatoio di testata o terminale. Descrive i principi di dimensionamento e le verifiche in condizioni operative straordinarie, come incendi o rotture. Vengono poi dettagliate le principali apparecchiature e manufatti: valvole (intercettazione, regolazione), sfiati (a pressione, a doppio corpo), blocchi d'ancoraggio e partitori di portata. Il testo prosegue con gli attraversamenti (stradali, fluviali) e gli impianti di sollevamento (pompe centrifughe in serie/parallelo). Infine, esamina le funzioni dei serbatoi (compenso giornaliero, riserva per emergenze, disconnessione idraulica) e la loro classificazione (sotterranei, seminterrati, sopraelevati), fornendo dettagli sulla camera di manovra e le vasche. Ottimale per studenti di ingegneria civile che studiano infrastrutture idrauliche.
Leggi il riassunto completo
  • Le reti di distribuzione idrica convogliano l'acqua dall'acquedotto alle utenze, operando con portate variabili e fluttuazioni di pressione. Gestiscono picchi di consumo (basse quote piezometriche) e minimi (alte quote).
  • Il sistema richiede: un'opera di disconnessione idraulica (per isolare l'acquedotto dalle variazioni della rete), una rete di condotte e un serbatoio di compenso e riserva.
  • La rete è gerarchica: condotte alimentatrici (principali e secondarie, grandi diametri, senza allacci), distributrici (piccoli diametri, con allacci utenze e per antincendio) ed equilibratrici (chiudono le maglie).
  • Le configurazioni possono prevedere un serbatoio di testata (vicino all'acquedotto, funge anche da disconnessione) o un serbatoio terminale (lontano, con torre piezometrica a monte come disconnessione).
  • La progettazione mira a rispettare vincoli su quote piezometriche (minime per servizio, massime per limitare perdite, oscillazioni contenute).
  • Le verifiche includono condizioni straordinarie (incendi, rotture condotte) per assicurare l'alimentazione base.
  • Apparecchiature e manufatti essenziali:
    • Valvole d'intercettazione: Saracinesche (diversi corpi) e valvole a farfalla per isolare tratti di rete.
    • Valvole regolatrici di carico: Valvole a stella e a fuso per controllare portate e pressioni, dissipando energia.
    • Sfiati: Posizionati nei punti alti per evacuare/rientrare aria (esercizio, riempimento, svuotamento). Sfiati a pressione (con galleggiante) e a doppio corpo (con aperture diverse per diverse funzioni) sono comuni.
    • Blocchi d'ancoraggio: Contrastano spinte idrodinamiche in cambi di sezione e curve.
    • Partitori: Dividono la portata in più condotte, con misuratori (venturimetri) e sfiati dedicati.
  • Gli attraversamenti di infrastrutture:
    • Stradali: Realizzati in contro-tubi (per gestione perdite e manutenzione) o cunicoli praticabili (per grandi diametri o strade larghe).
    • Corsi d'acqua: Sopra (ponti canali o ponti esistenti) o sotto l'alveo (con quota fissata).
  • Gli impianti di sollevamento utilizzano pompe centrifughe (spesso in serie per alte prevalenze o in parallelo per maggiori portate) per aumentare la prevalenza dell'acqua, considerando prevalenza geodetica e perdite di carico.
  • I serbatoi hanno tre funzioni:
    • Compenso: Bilanciare la portata costante dell'acquedotto con la domanda variabile (giornaliera).
    • Riserva: Fornire acqua in emergenza (es. rotture, antincendio), tipicamente un giorno di portata media.
    • Disconnessione: (solo per serbatoi di testata) Isolamento idraulico dall'acquedotto.
    Sono classificati come sotterranei (in caverna), seminterrati o sopraelevati e includono una camera di manovra per gestione e condotte di arrivo, presa e scarico.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

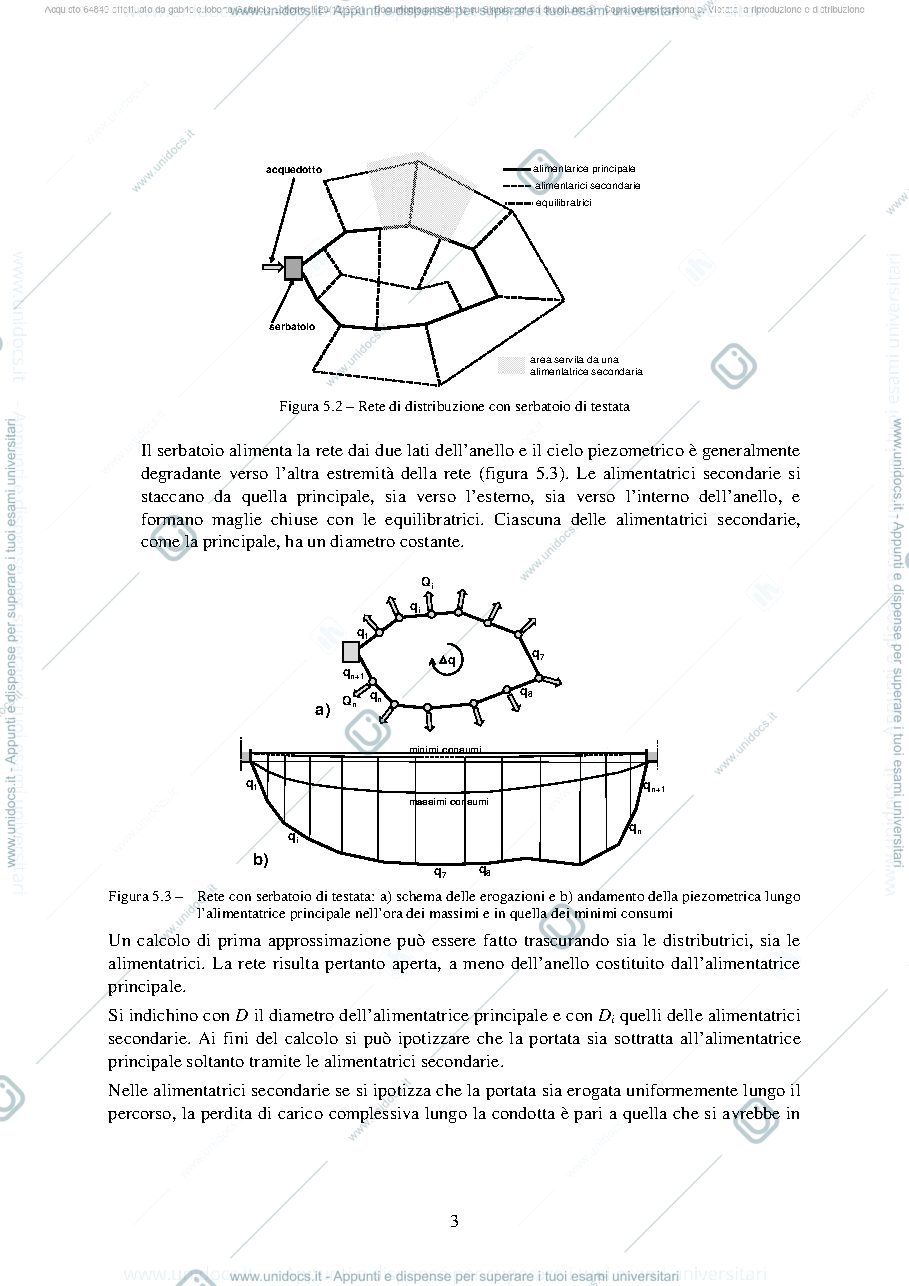

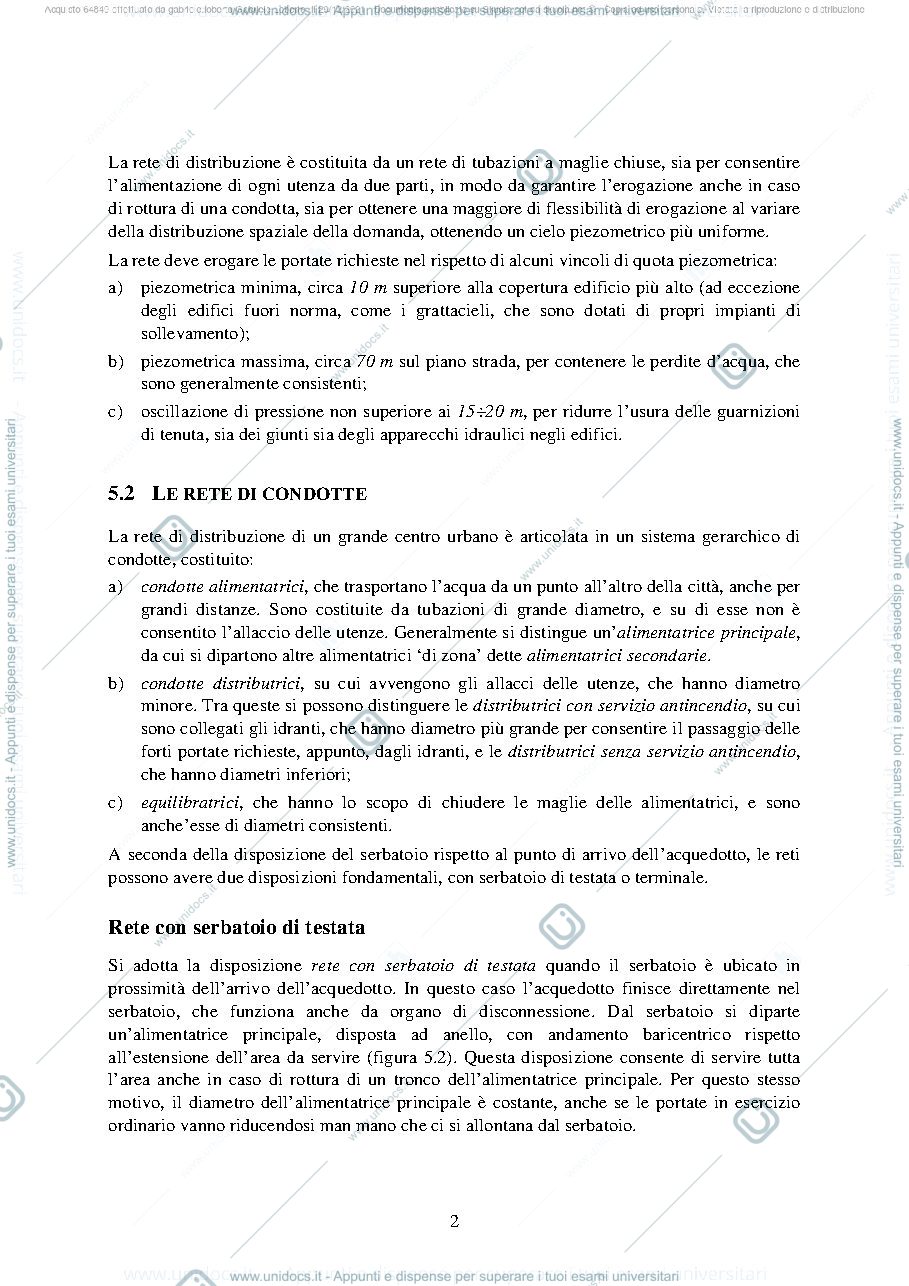

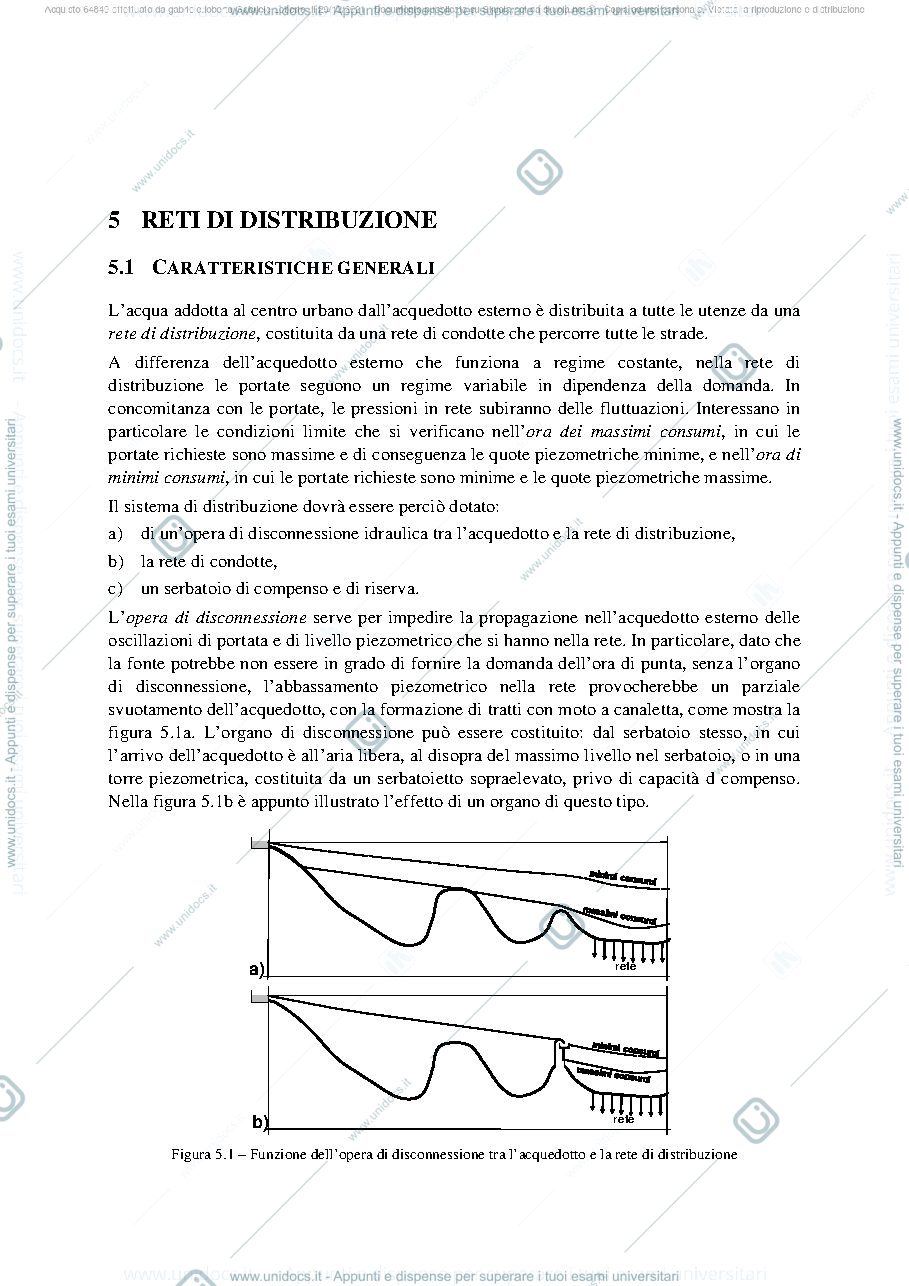

Anteprima pagina 1 — elementi-di-infrastrutture-idrauliche Anteprima pagina 2 — elementi-di-infrastrutture-idrauliche Anteprima pagina 3 — elementi-di-infrastrutture-idrauliche

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.
