12-Funzione di trasferimento appunti della prof: Tanelli

Politecnico di Milano ingegneria dell'automazione 2020
241 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Il documento illustra la Funzione di Trasferenza (FDt) come strumento per analizzare il comportamento forzato dei sistemi LTI stabili tramite la trasformata di Laplace della risposta all'impulso. Vengono mostrati metodi di calcolo della Fdt dalle equazioni di stato e si evidenzia che i poli della Fdt corrispondono agli autovalori della matrice A solo in assenza di cancellazioni zero-polo. Si approfondisce il concetto di stabilità interna, spiegando come cancellazioni critiche tra zeri e poli con parte reale positiva possano nascondere instabilità non rilevabili dall'analisi esterna della sola Fdt.
Leggi il riassunto completo
  • La funzione di trasferimento G(s) descrive il sistema LTI in ingresso/uscita con condizioni iniziali nulle, permettendo di analizzare solo la risposta forzata y_F(t), mentre la risposta libera y_L(t) decade asintoticamente a zero se il sistema è stabile.
  • La funzione di trasferimento è definita come la trasformata di Laplace della risposta all'impulso del sistema (o l'antitrasformata di G(s) fornisce tale risposta), ed è calcolabile partendo dalle equazioni di stato tramite la formula G(s) = C(sI-A)^-1B + D.
  • Il denominatore del polinomio della funzione di trasferimento coincide con il polinomio caratteristico della matrice A, le cui radici sono gli autovalori del sistema; tuttavia, se la matrice D è nulla, il grado del numeratore è inferiore a quello del denominatore.
  • L'analisi della stabilità basata esclusivamente sulla funzione di trasferimento può essere fuorviante in presenza di cancellazioni zero-polo, poiché queste possono nascondere autovalori instabili (Re > 0) che non appaiono nei poli visibili della G(s).
  • Le cancellazioni zero-polo si verificano quando alcune variabili di stato sono né completamente raggiungibili dall'ingresso né completamente osservabili all'uscita, portando a sistemi apparentemente di ordine inferiore rispetto agli autovalori reali.
  • Una cancellazione è critica se coinvolge un polo instabile (Re > 0), rendendo impossibile dedurre la stabilità reale del sistema dall'analisi della sola funzione di trasferimento, mentre una cancellazione non critica riguarda poli stabili.
  • Cambiando le variabili di stato tramite trasformazioni lineari, è possibile modificare la struttura delle equazioni per eliminare le cancellazioni critiche e rivelare tutti gli autovalori nascosti, permettendo così un'analisi corretta della stabilità del sistema.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

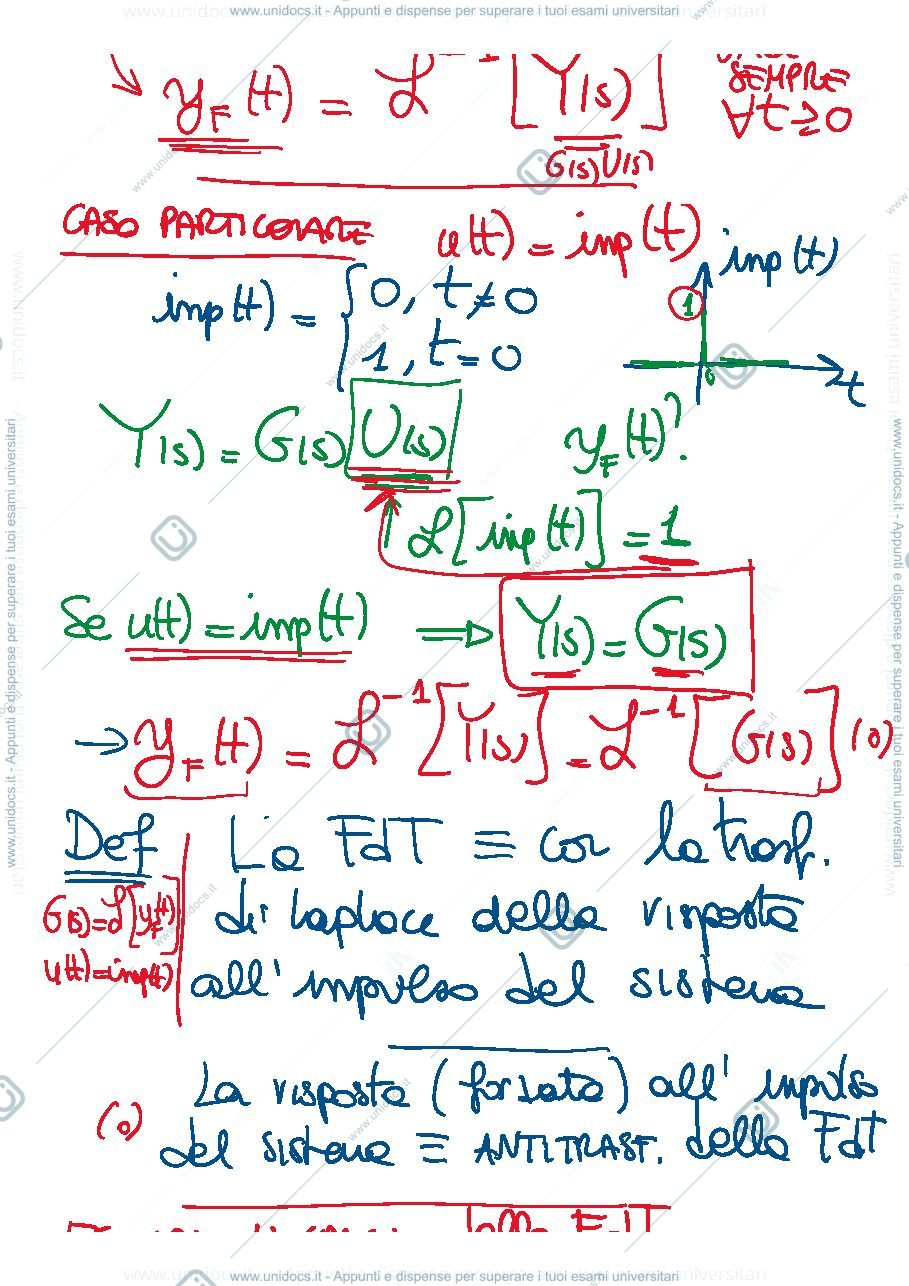

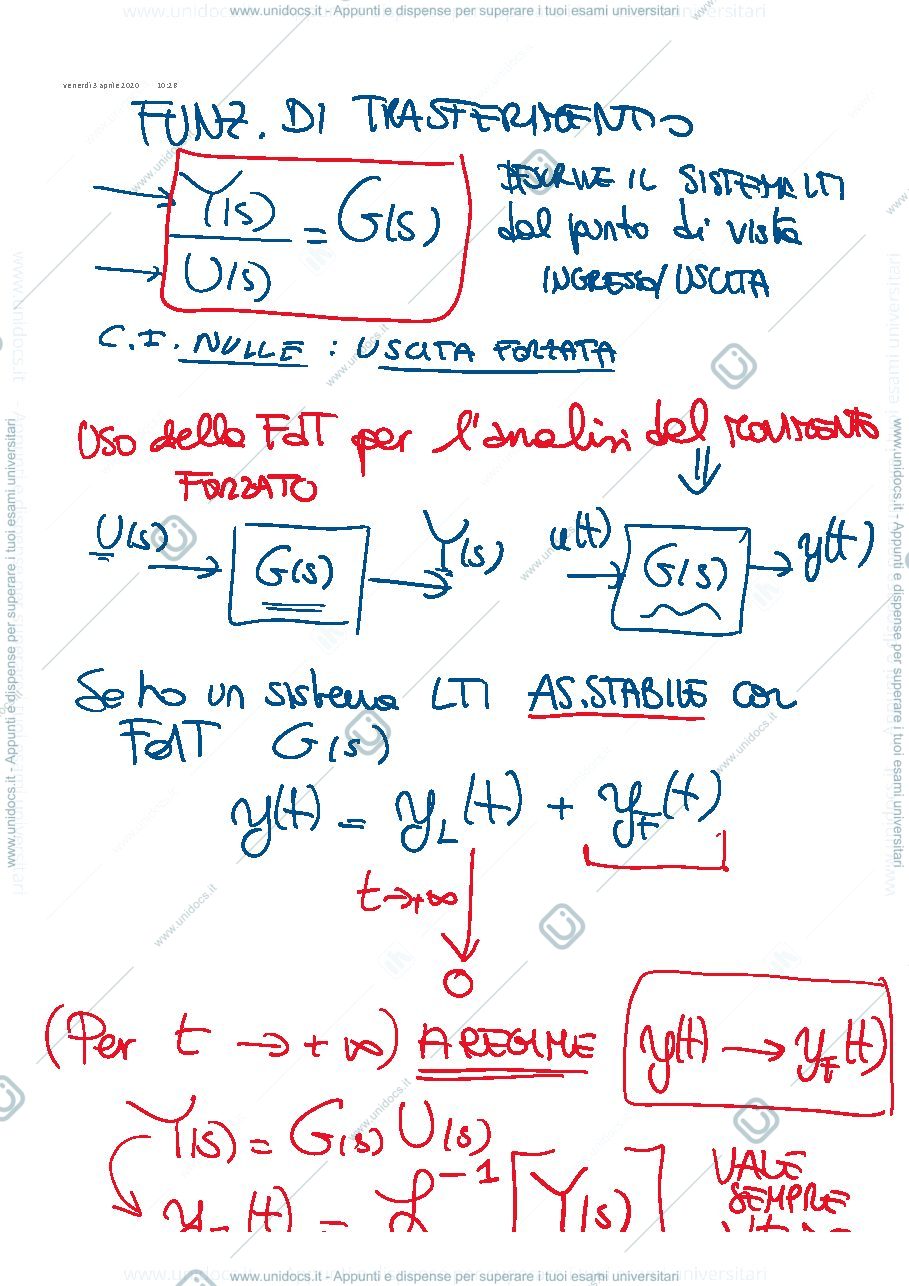

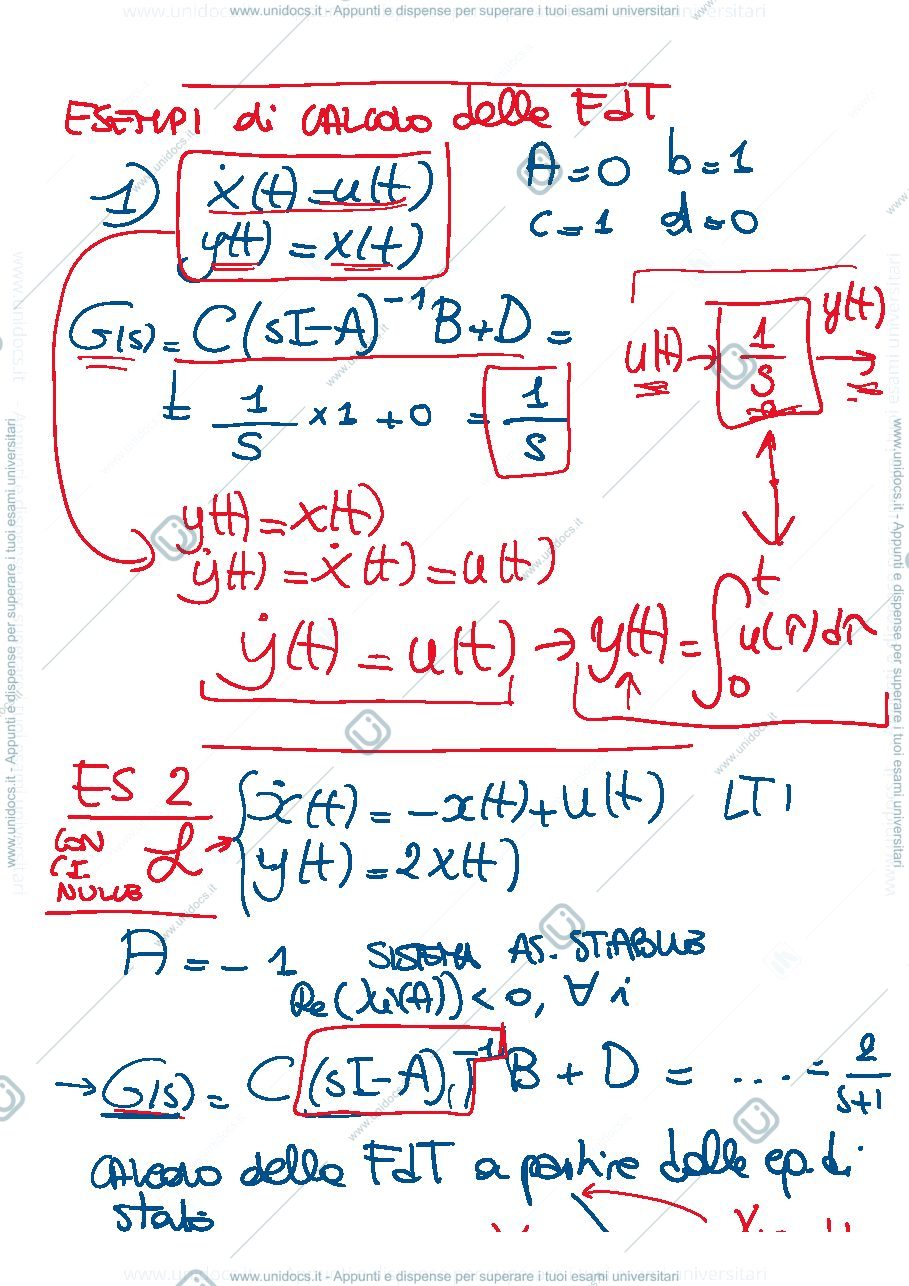

Anteprima pagina 1 — 12-Funzione di trasferimento appunti della prof: Tanelli Anteprima pagina 2 — 12-Funzione di trasferimento appunti della prof: Tanelli Anteprima pagina 3 — 12-Funzione di trasferimento appunti della prof: Tanelli
