15-Significato di guadagno appunti della prof: Tanelli

Politecnico di Milano ingegneria dell'automazione 2020
232 visualizzazioni
Nessun voto ancora
Condividi: WhatsApp Telegram

Di cosa parla

Riassunto AI · si legge in un minuto

Il documento analizza il guadagno dinamico dei sistemi LTI stabili, definendo come il tipo di sistema (g) determini la risposta a regime agli scalini: g=0 porta a un valore finito μ, mentre g>0 annulla l'uscita. Vengono introdotti i parametri temporali fondamentali per le risposte transitorie, quali tempo di salita, picco e assestamento, oltre al calcolo della sovraelongazione. Infine, si esamina il sistema del primo ordine senza zeri, dimostrando come la costante di tempo T governi la velocità di risposta e l'assenza di oscillazioni.
Leggi il riassunto completo
  • Il documento introduce il concetto di guadagno dinamico G(s) per sistemi LTI stabili, definendo il tipo del sistema g in base ai poli nell'origine e analizzando la risposta a regime allo scalino tramite il teorema dei valori finali, stabilendo che un sistema stabile di tipo g=0 tende al guadagno statico μ mentre g0 corrispondente a poli nell'origine (derivatori), si ricorda la relazione tra guadagno statico e matrice A,B,D, e si definisce il sovralongamento S_i come percentuale di oscillazione rispetto al valore finale y∞ per sistemi con risposta oscillante.
  • Sono introdotte le metriche temporali fondamentali della risposta a scalino: tempo di salita t_s, tempo di picco t_p e tempo di assestamento T_a, quest'ultimo definito come l'istante in cui l'uscita rimane entro una banda di tolleranza ε (es. 1% o 2%) attorno al valore finale.
  • Si analizza nel dettaglio la risposta a scalino di un sistema del primo ordine senza zeri G(s)=μ/(1+sT), dimostrando che tale sistema non presenta sovralongamento, con un valore iniziale nullo e un assestamento esponenziale governato dalla costante di tempo T.
  • La costante di tempo T è legata alla posizione del polo reale negativo s=-1/T, dove valori piccoli di T indicano sistemi veloci e grandi valori indicano sistemi lenti, permettendo di determinare la velocità di risposta del sistema.

Riassunto generato con l'intelligenza artificiale a partire dagli appunti. Come lo facciamo

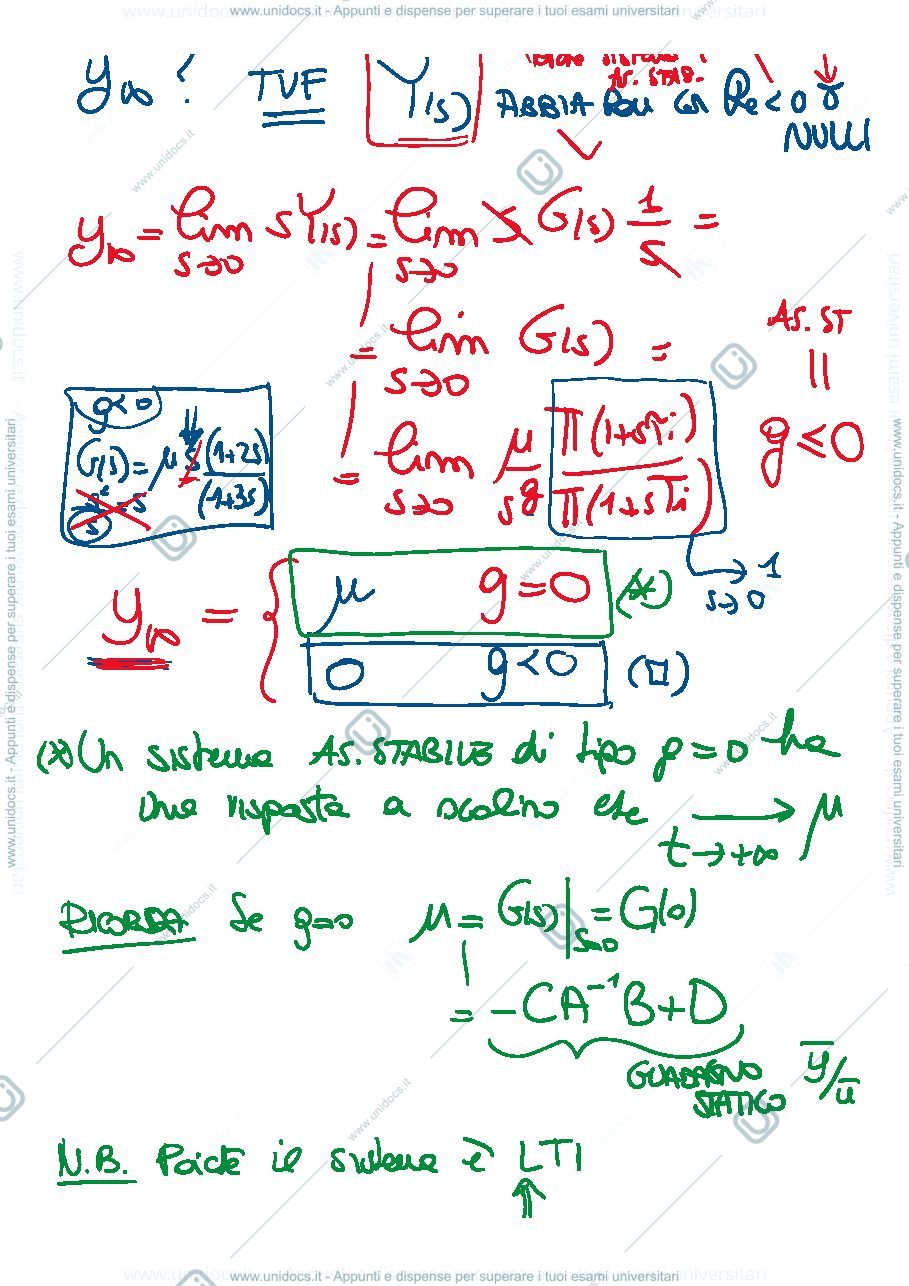

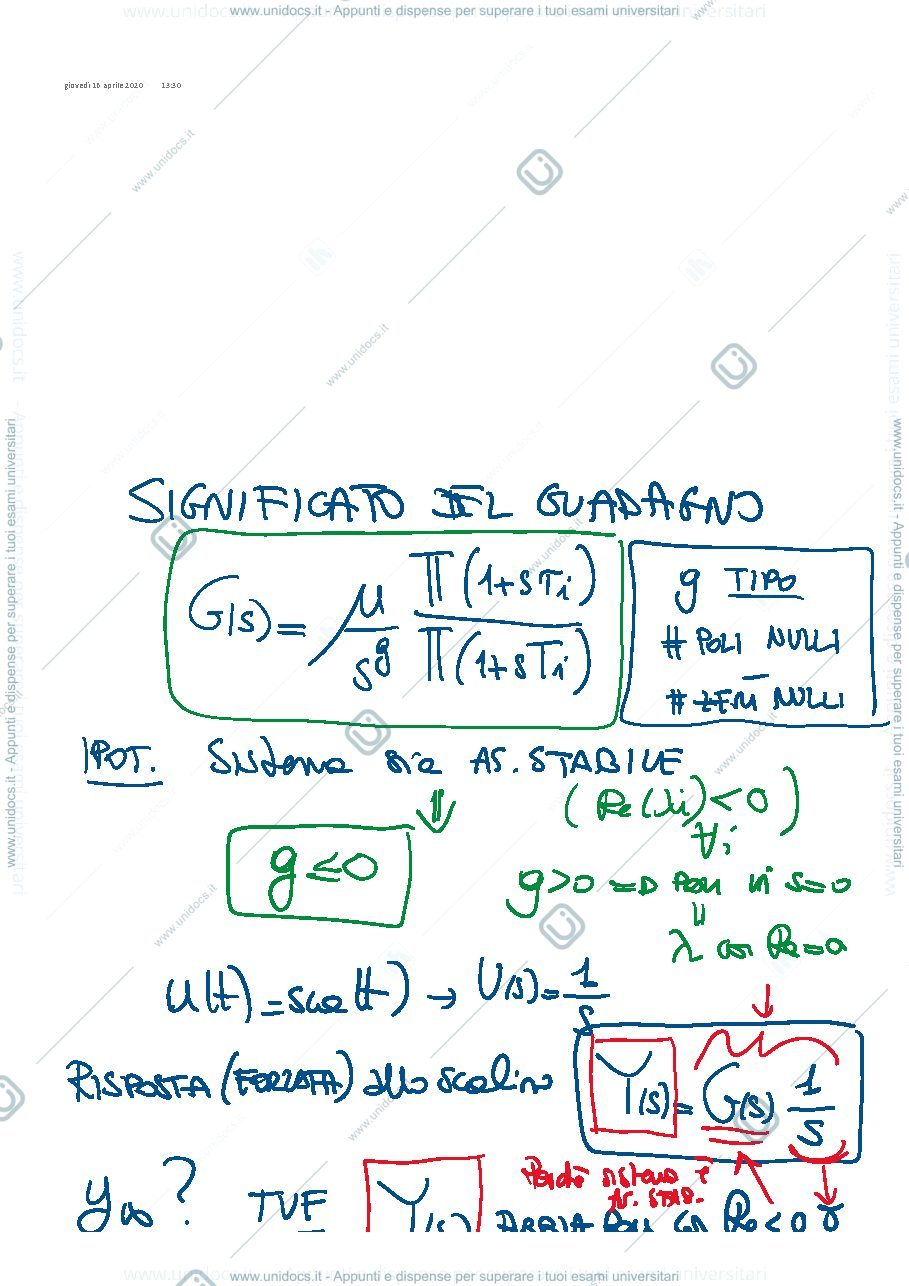

Anteprima pagina 1 — 15-Significato di guadagno appunti della prof: Tanelli Anteprima pagina 2 — 15-Significato di guadagno appunti della prof: Tanelli
