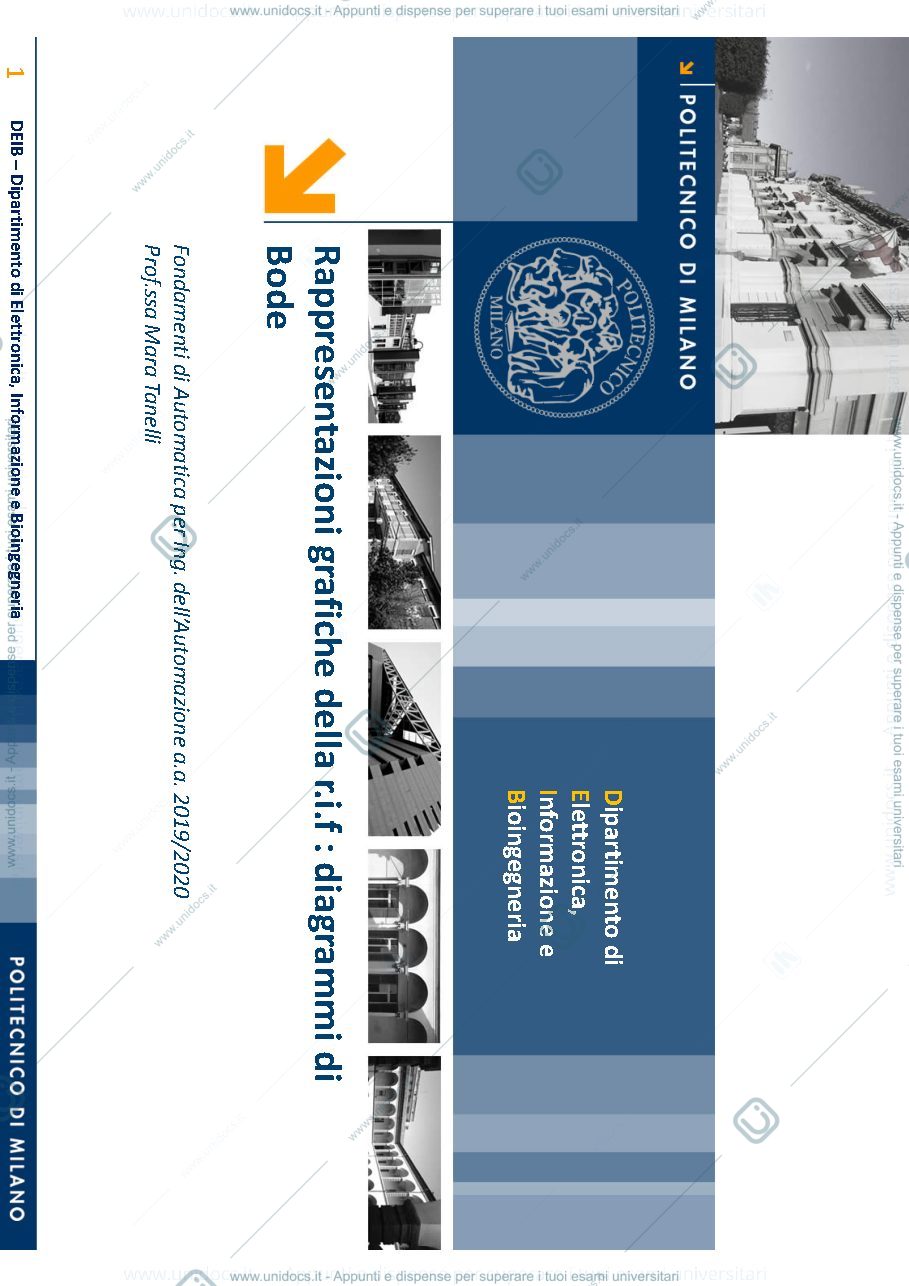

19-Slide su diagrammi di Bode per lezione del 28-04 appunti della prof: Tanelli

50 visualizzazioni

Nessun voto ancora

Stai vedendo l'anteprima delle prime pagine. Il file completo è gratis: registrati per leggerlo tutto.

Di cosa parla

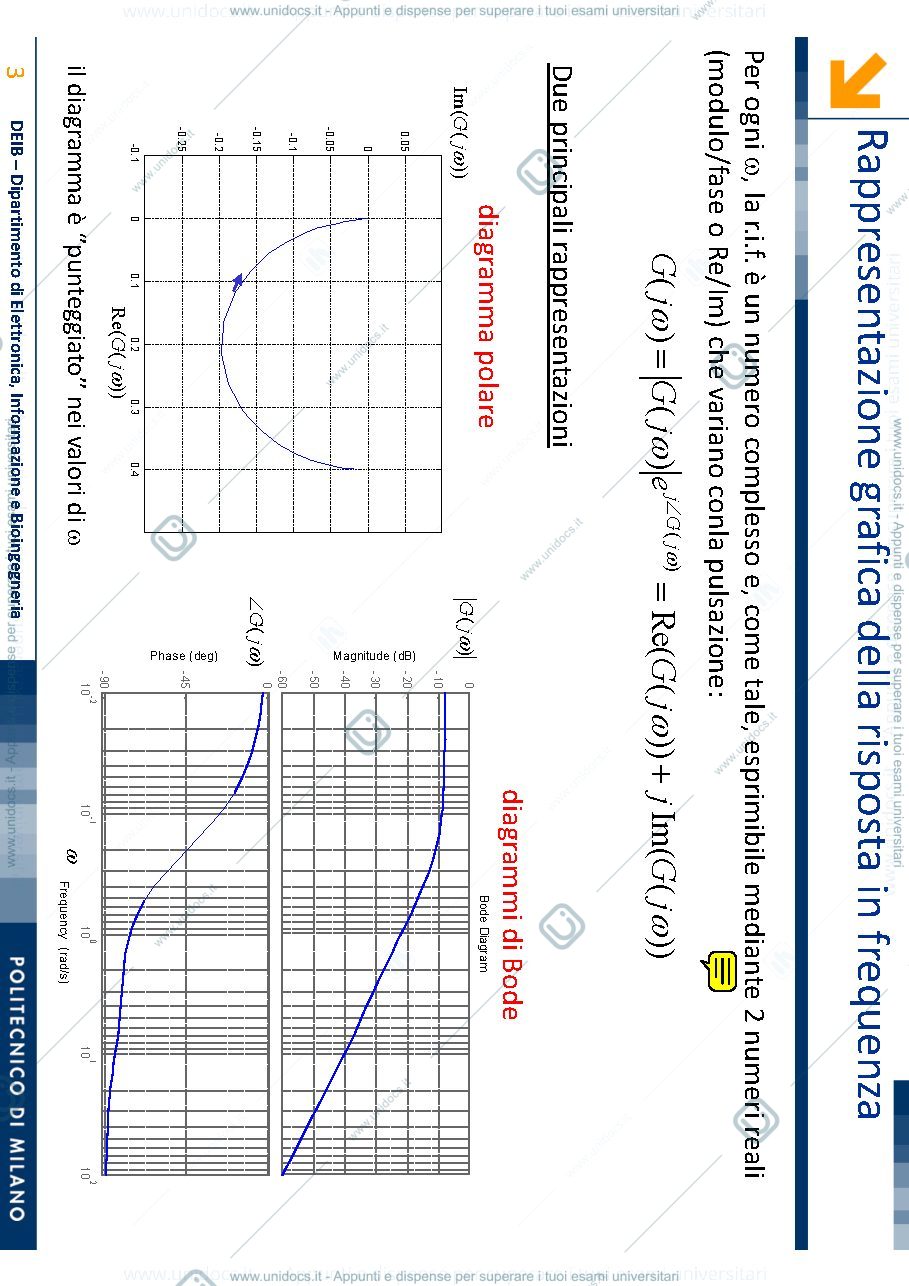

Rappresentazioni grafiche della risposta in frequenza: diagrammi di Bode (diagramma del modulo e diagramma della fase).
Diagrammi di Bode: utilizzano scale logaritmica per l'asse delle pulsazioni e lineare per l'asse delle ordinate; il modulo è rappresentato in dB, la fase in gradi.
Regole per tracciamento del diagramma asintotico del modulo: pendenza iniziale -g, passaggio per ω=1 con valore |µ|dB, cambi di pendenza per poli e zeri (poco -1, molto -2) e zero (poco +1, molto +2).
